Tinkercad circuits

Circuit n°16: Allumer une LED rouge en appuyant sur le bouton "A" de la carte micro:Bit

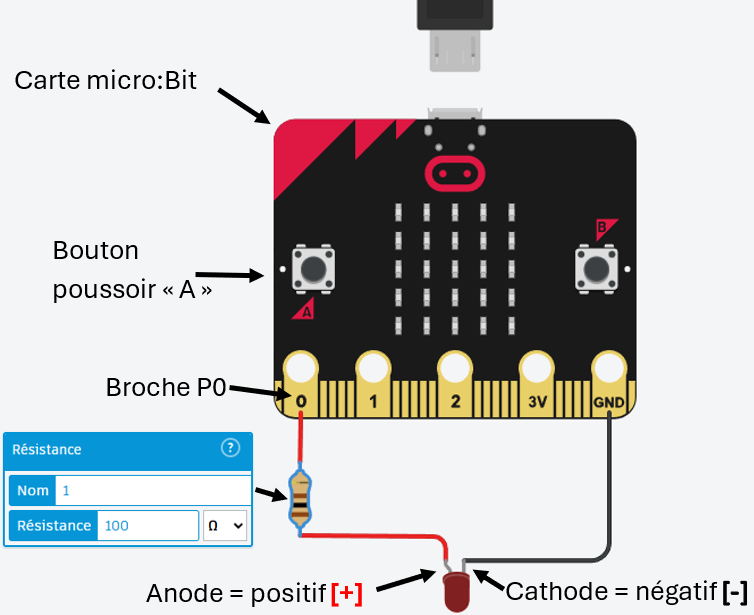

• Relier les composants du circuit comme ci-dessus

Pour allumer la LED il faut programmer la carte micro:bit

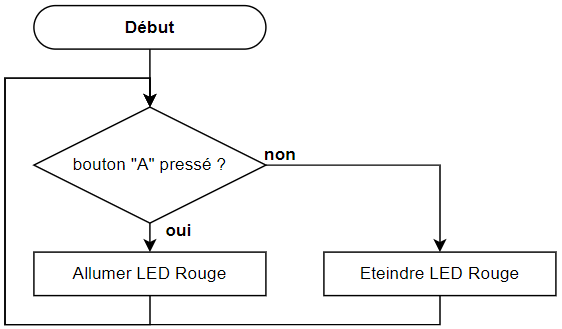

Organigramme du programme

• Activer l'éditeur de code

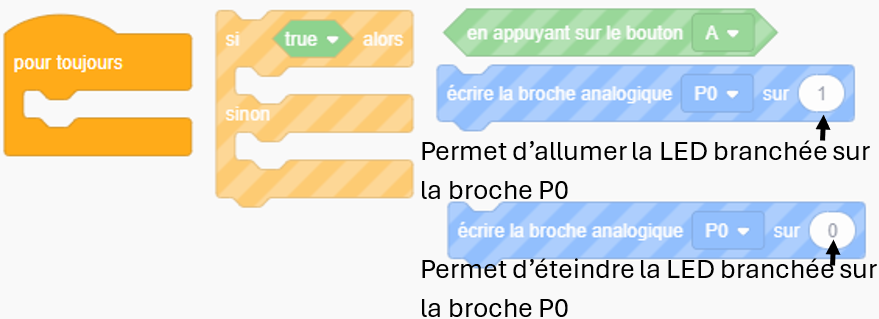

Instructions à utiliser

• Démarrer la simulation:
• Cliquer sur le bouton poussoir "A" de la carte micro:Bit et vérifier que la LED s'allume (Attention la luminosité de la led est faible)
• Réaliser une capture d'écran du circuit et du code et les insérer dans le document Writer

Circuit n°17: Allumer une LED en appuyant sur le bouton A, éteindre la LED en appuyant sur le bouton B de la carte micro:Bit

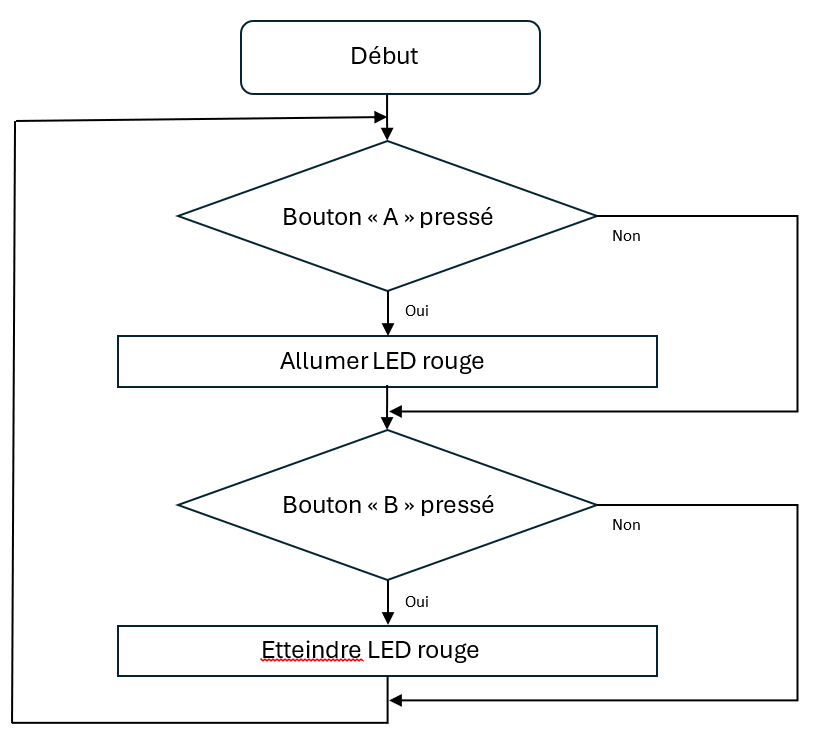

En reprenant le circuit de l'exercice n°16, faire le programme en respectant l'organigramme ci-dessous:

Instruction à utiliser

Cette fois-ci il faut utiliser deux boucles si

• Simuler votre circuit, puis réaliser une capture d'écran de votre code et l'insérer dans le document Writer

Circuit n°18: Même chose que le circuit n°17, avec en plus la possibilité de faire clignoter la LED 5 fois lorsque les bouton"A et B" sont appuyés simultanément

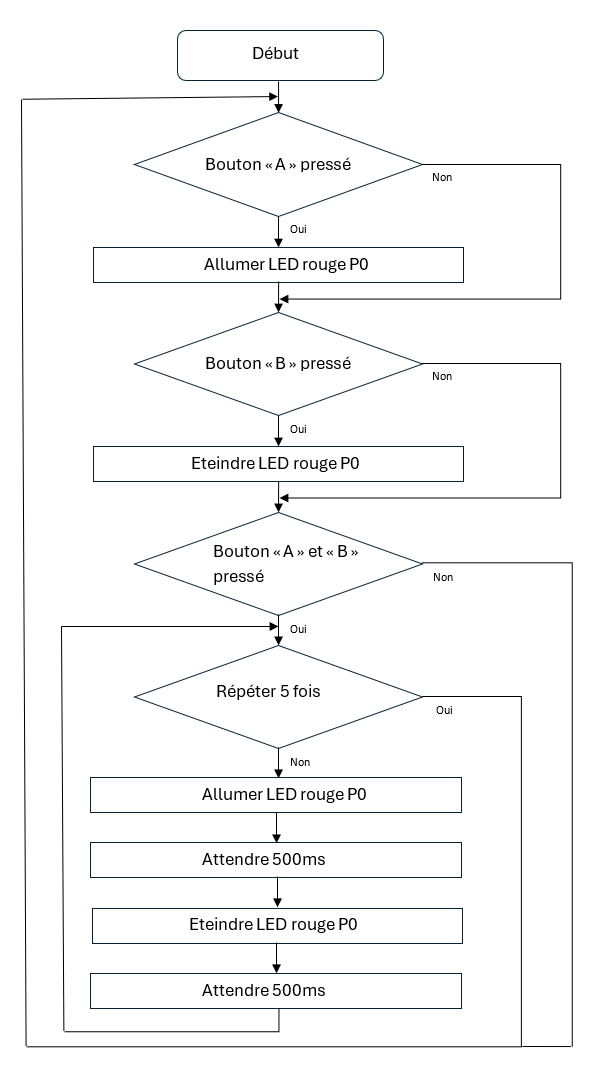

En reprenant le circuit de l'exercice n°16, faire le programme en respectant l'organigramme ci-dessous:

• Simuler votre circuit, puis réaliser une capture d'écran de votre code et l'insérer dans le document Writer
