6 - Eclairage LED
LED signifie Light Emitting Diode, diode qui émet de la lumière. La traduction Française de LED donne DEL, diode électroluminescente.
La LED est un composant électronique. En électronique, il est souvent nécessaire d'ajouter une résistance de protection en série avec ce composant. Sans cette résistance, un trop grand nombre d'électrons passerait à travers la LED, ce qui entraînerait sa destruction. La valeur de la résistance est indiquée par un code couleur imprimé sur celle-ci.
|

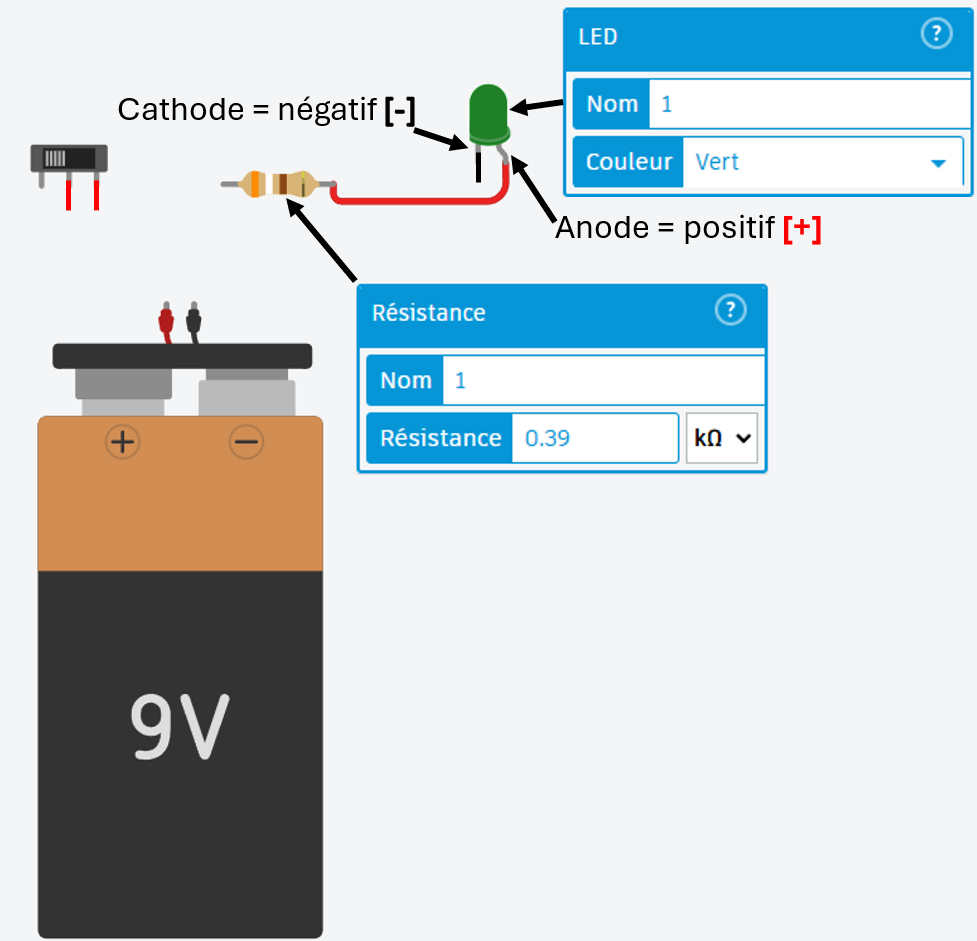

Circuit n°11: Allumer ou éteindre une LED de couleur verte avec un interrupteur
|
|

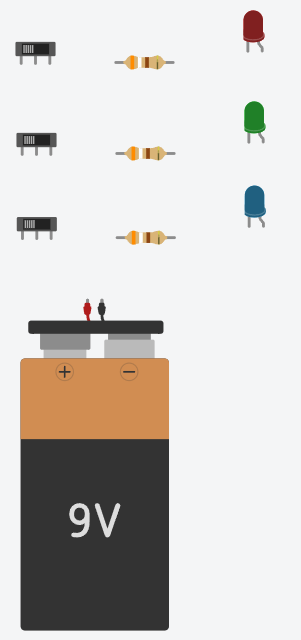

Circuit n°12: Allumer ou éteindre trois LED (rouge, verte et bleue) avec 3 interrupteurs et 3 résistances de 390 Ω (Ohm)
|
|

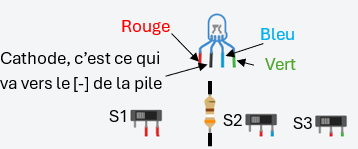

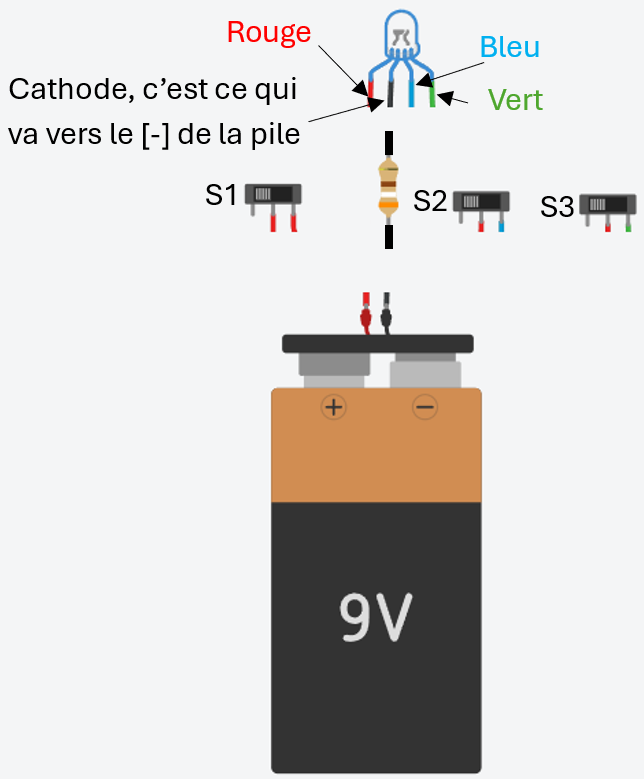

Circuit n°13: La LED "RGB" (Red Green Blue). Allumer / éteindre les 3 couleurs séparément avec 3 interrupteurs (S1; S2; S3) et 1 résistance de 390 Ω (Ohm) |
|
|
|

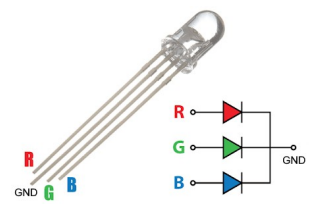

Explication sur le fonctionnement d'une LED "RGB" La forme de la LED RGB est la même que les autres LED. En réalité, dans la LED RGB on a inséré trois LED classiques.
|
|
|
|
Exercice n°14: Avec la simulation du circuit n°13, reproduire et compléter le tableau sur votre document Writer |
|
|
|
|
|

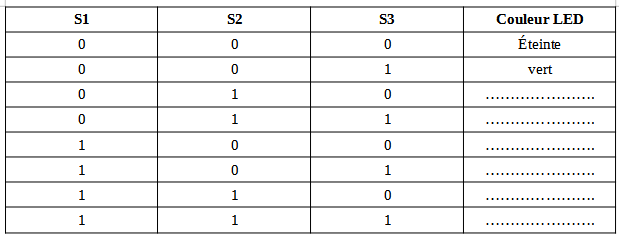

Tableau à reproduire et compléter sur Writer (aide création d'un tableau)
Montrer le tableau complété au professeur. |

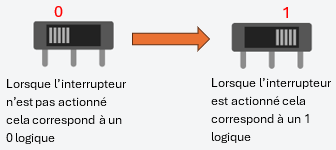

Comment compléter le tableau
|
|

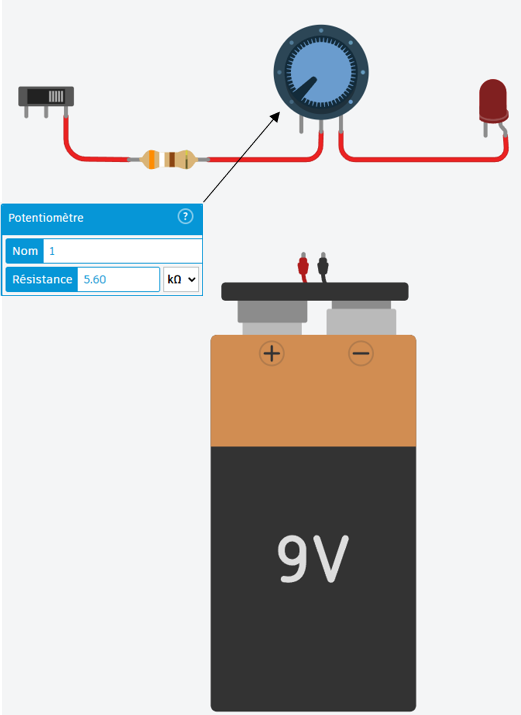

Exercice n°15: Faire varier la luminosité d'une LED, avec un interrupteur, une résistance de 390 Ω et 1 potentiomètre de 5.6 kΩ
|
