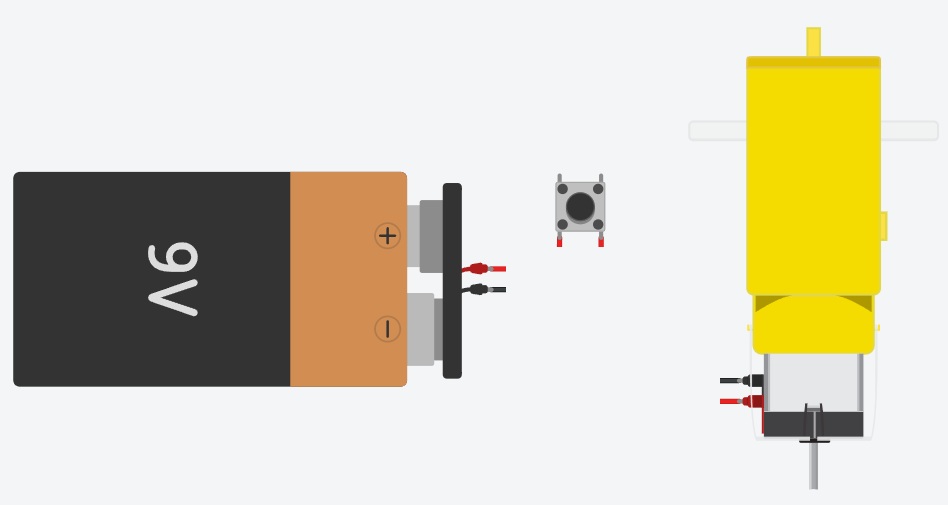

Circuit n°8: Alimenter un moteur électrique en appuyant sur un bouton poussoir

Respecter la couleur des fils et des branchements, les fils rouges relient les bornes rouges, les fils noirs les bornes noires

  • Relier les composants du circuit
  • Simuler votre montage, observer le sens de rotation du moteur, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer

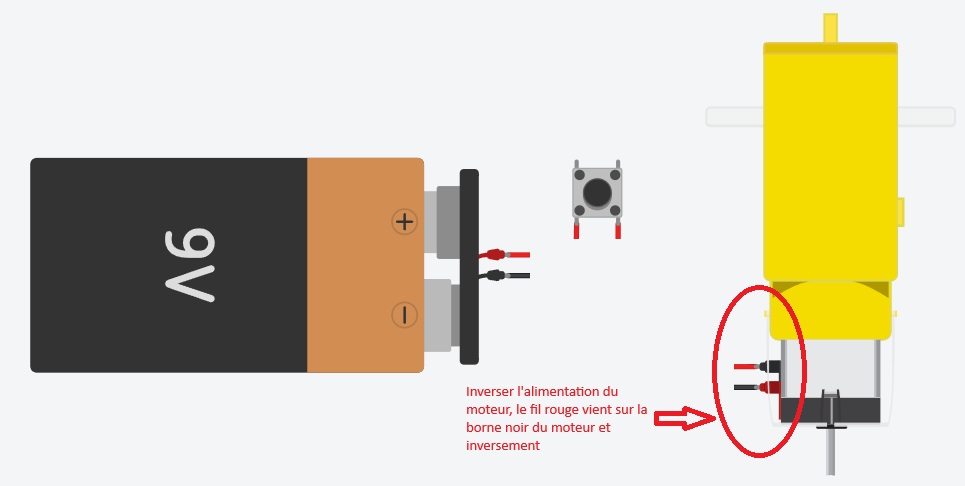

Circuit n°9: Même montage que le circuit n°8 mais inverser le sens d'alimentation du moteur

  • Relier les composants du circuit
  • Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer
  • Observer le sens de rotation du moteur, expliquer avec une phrase votre observation sur le document Writer

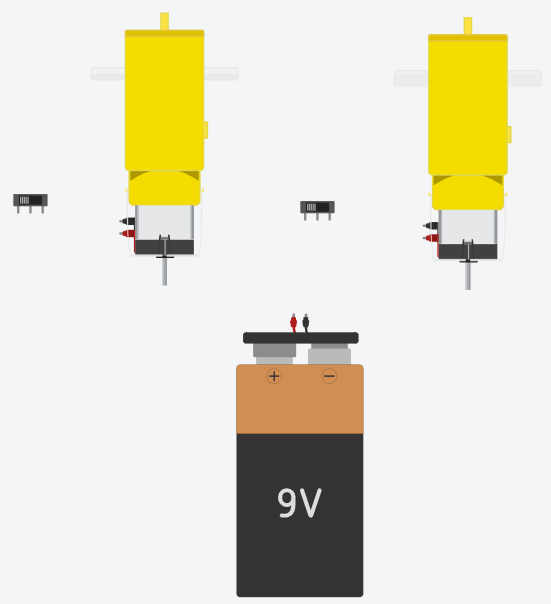

Circuit n°10: Piloter un robot avec deux interrupteurs, le robot peut avancer tout droit, tourner à gauche ou tourner à droite.

  • Relier les composants du circuit
  • Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer
  • Montrer le fonctionnement au professeur
