Tinkercad circuits

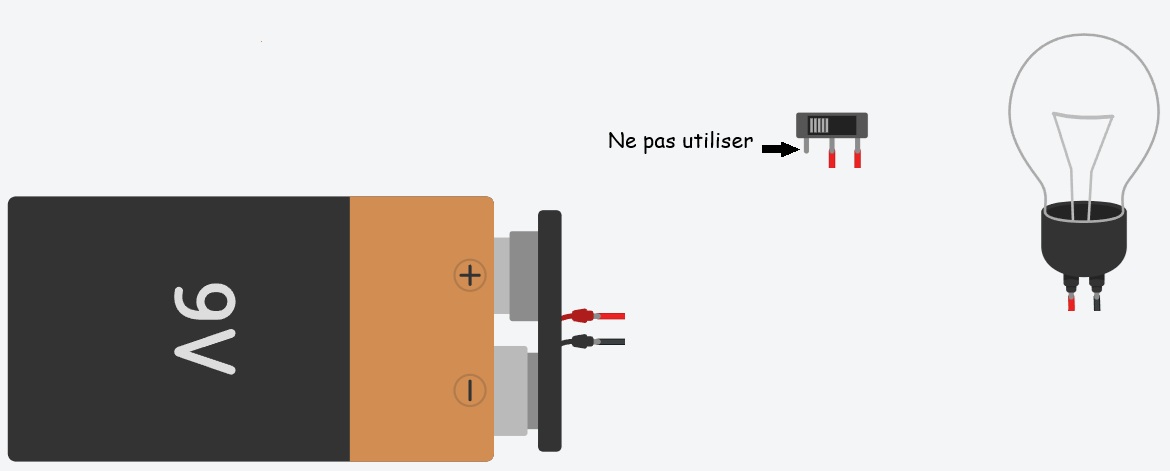

Circuit n°2: Vous allez réaliser un simple allumage, le simple allumage permet de commander l'allumage et l'extinction d'un ou plusieurs points lumineux

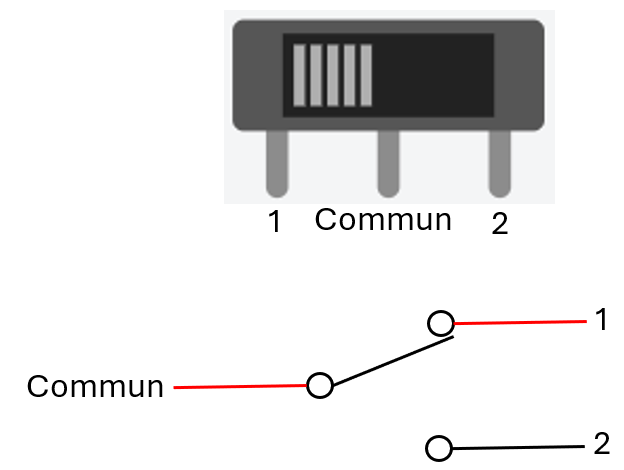

Branchement de l'interrupteur

Il faut utiliser les bornes "Commun" et "Borne 2" de l'interrupteur à glissière.

Utiliser les composants suivants, 2 fils rouges et 1 fil noir.

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer

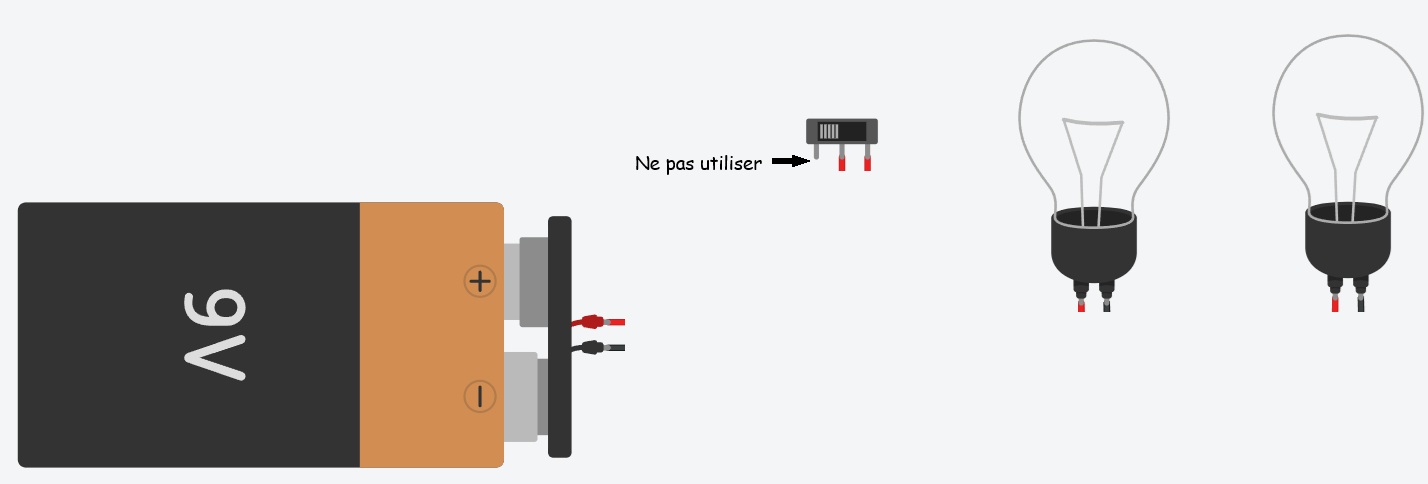

Circuit n°3: La même chose que le circuit n°1, mais vous devez allumer 2 points lumineux

Attention les lampes doivent être branchées en parallèle.

Utiliser les composants suivants:

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer

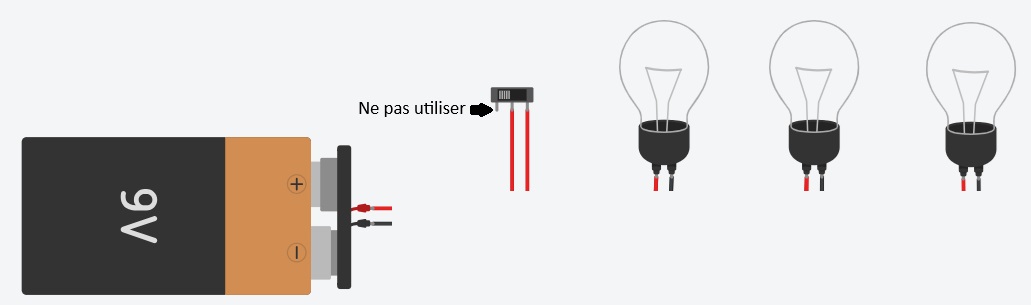

Circuit n°4: La même chose que le circuit n°2, mais vous devez allumer 3 points lumineux

La 3ème lampe doit être branchée en parallèle comme dans le circuit n°3.

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer

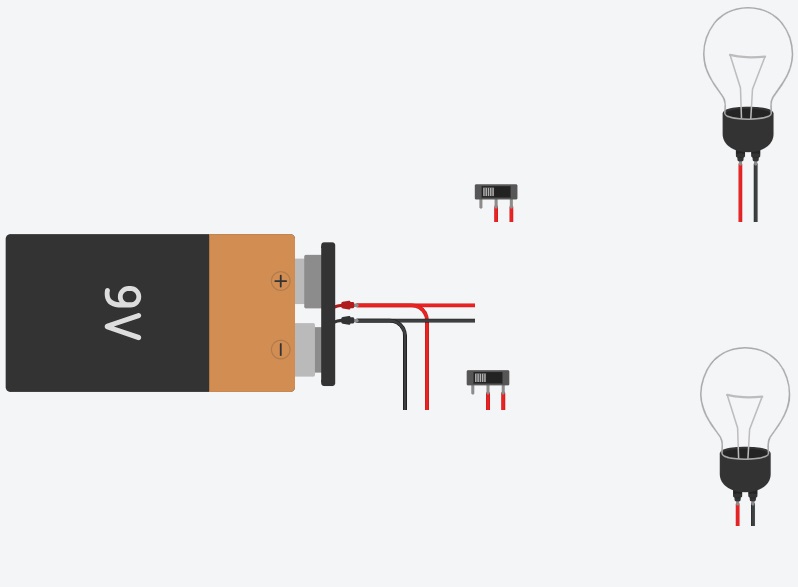

Circuit n°5: Vous allez réaliser un double allumage, le double allumage permet d'allumer/éteindre deux points lumineux depuis un même endroit

Vous devez obtenir le fonctionnement suivant:

Utiliser les composants suivants:

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer

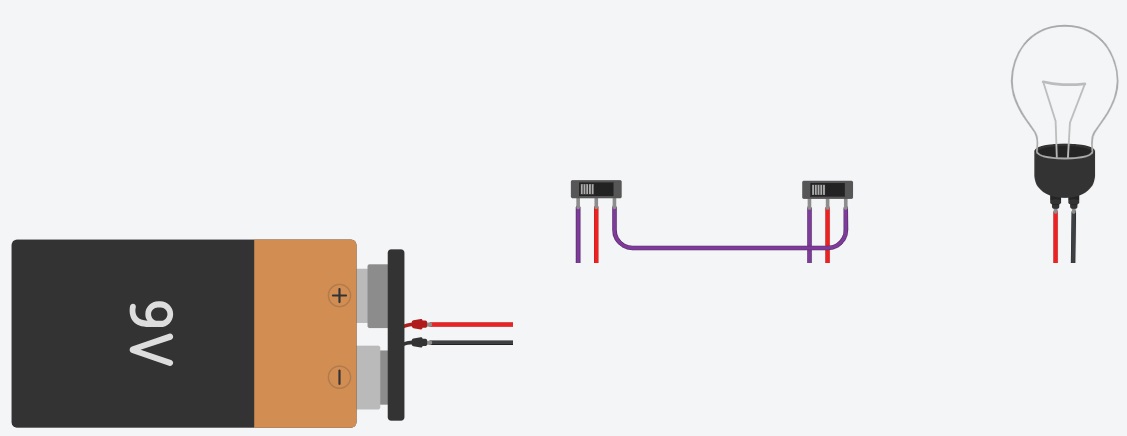

Circuit n°6: Vous allez réaliser un va et vient, le va et vient permet d'allumer/éteindre un (ou plusieurs) point lumineux de deux endroits différents

Vous devez obtenir le fonctionnement suivant:

Utiliser les composants suivants:

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer
• Montrer le fonctionnement au professeur

Circuit n°7: Vous allez utiliser un relais pour allumer/éteindre deux points lumineux.

Explication simple du fonctionnement d'un relais:

• Un relais, c’est comme un interrupteur automatique.
• Normalement, pour allumer une lampe, on appuie sur un interrupteur avec notre main.
• Le relais, lui, fait ce travail tout seul : au lieu d'appuyer avec notre main, c’est un petit courant électrique qui commande l’allumage ou l’extinction.
• Quand on envoie un petit courant au relais, il ferme ou il ouvre un plus grand circuit (par exemple celui de la lampe).
• Cela permet de contrôler une lampe (ou un moteur, etc.) à distance ou avec très peu d’énergie.

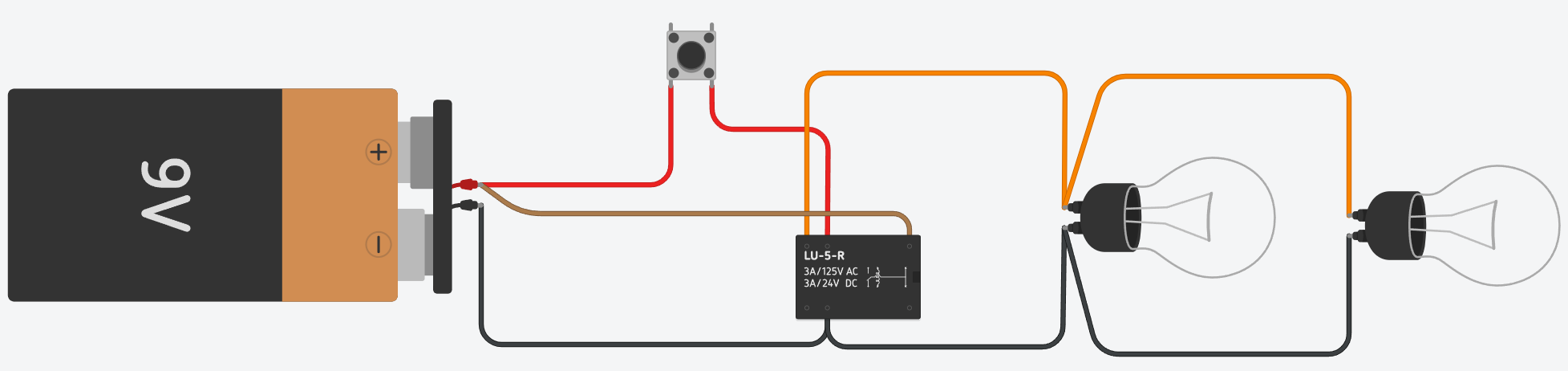

Tester le fonctionnement du relais avec le montage suivant:

• Relier les composants du circuit
• Simuler votre montage, puis réaliser une capture d'écran de votre circuit et l'insérer dans le document Writer
