3.1.

En électronique numérique, les calculs logiques sont faits grâce à des petits composants appelés portes logiques.
Ces portes font partie de ce qu’on appelle des circuits logiques, qui sont à la base du fonctionnement des ordinateurs.
Ces circuits reçoivent des signaux sous forme de petites tensions électriques à leurs entrées.
Par exemple, 5 volts peuvent représenter un "1" (un signal activé), et 0 volt un "0" (un signal désactivé).

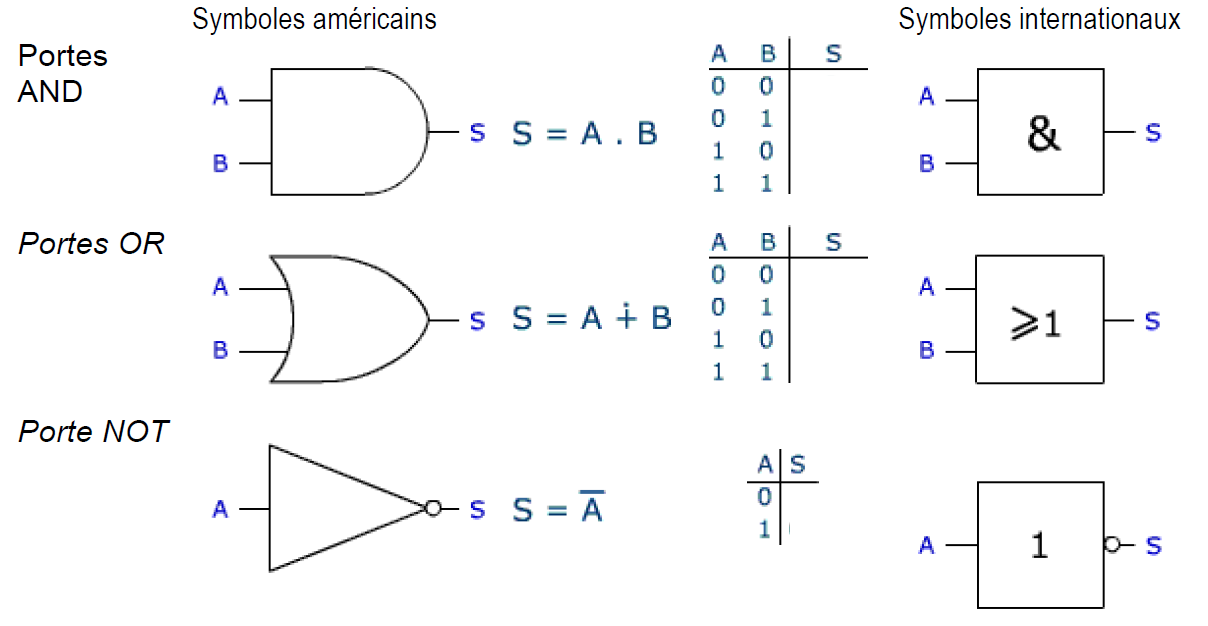

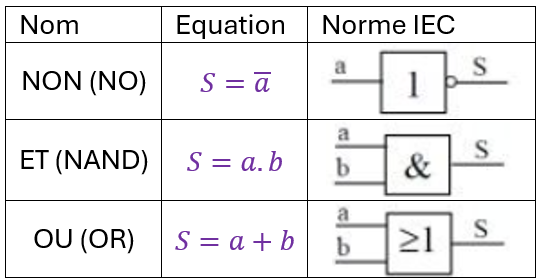

Voici les symboles des trois fonctions de base


3.2. Démarrez le logiciel:https://logic.ly/demo/ et configurez le logiciel en mode IEC.

3.3. Effectuez les manipulations sur le logiciel en suivant la vidéo ci-dessous et complétez la table de vérité de la fonction NON sur le document réponse.

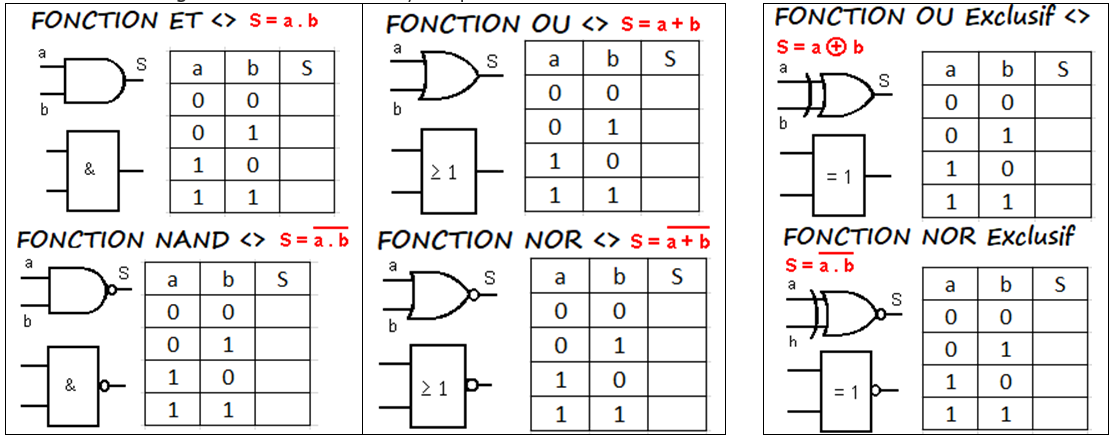

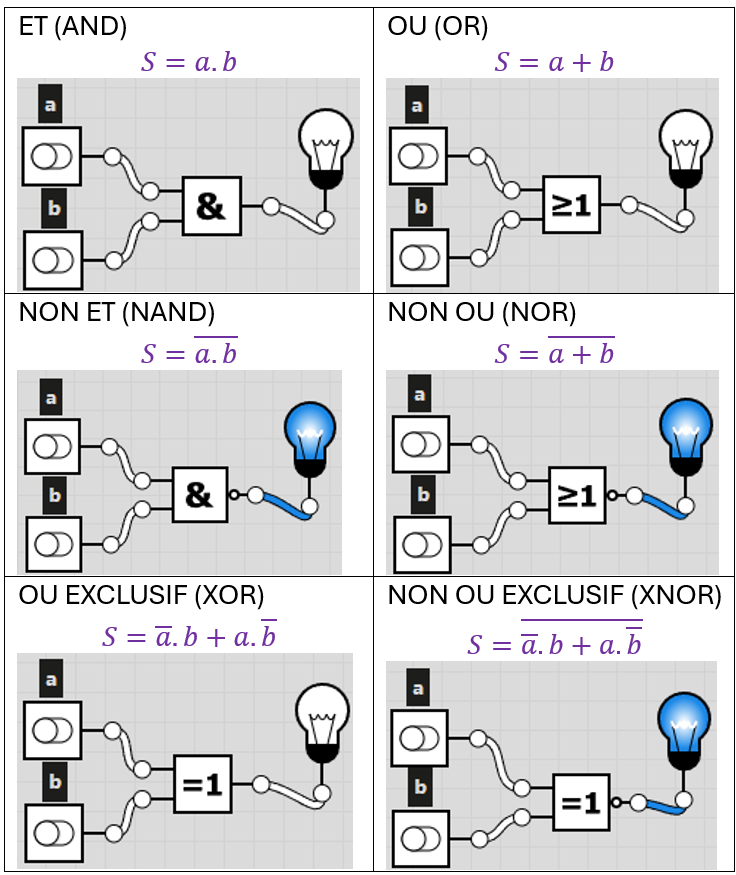

3.4. Réalisez les 6 montages ci-dessous sur le logiciel et complétez les tables de vérité sur le document réponse.





Explication afin de remplir la table de vérité du ET

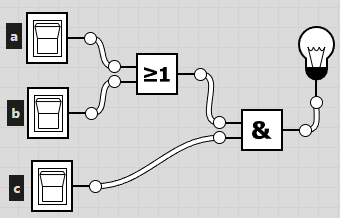

3.5. Réalisez les deux montages ci-dessous et complétez les tables de vérité sur le document réponse.

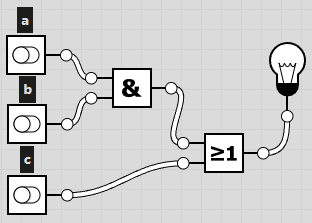

Montage n°1

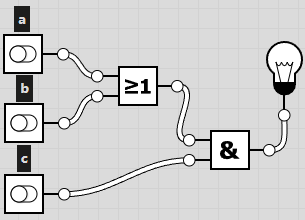

Montage n°2

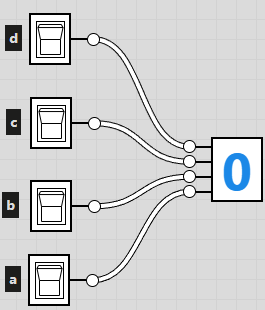

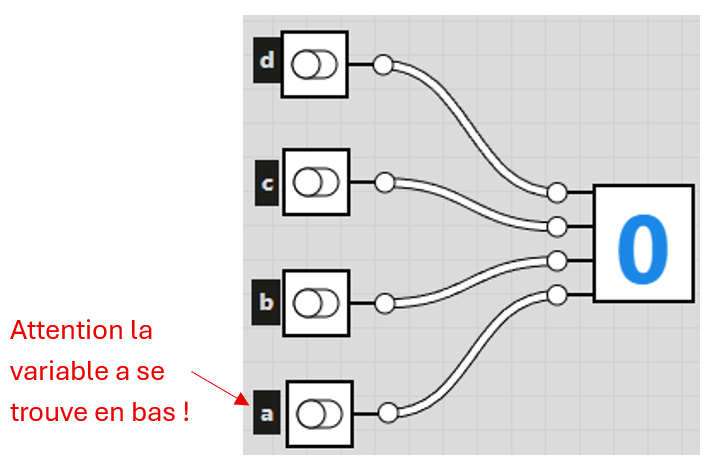

3.6. Réalisez les tests nécessaires pour afficher toutes les possibilités de l’afficheur 7 segments, complétez la table de vérité sur le document réponse.


Schéma du montage


3.7. Exemple d'utilisation de fonctions logiques pour créer un additionneur, reproduire le montage ci-dessous, montrez le résultat au professeur.
