4.2.1. Principe général du fonctionnement d’une imprimante 3D


Une imprimante 3D est une machine qui permet de fabriquer un objet réel à partir d’un modèle dans un ordinateur.

Elle crée l’objet en déposant du plastique fondu, couche par couche.


4.2.2. On commence par un modèle dans l’ordinateur

L’objet que l’on veut fabriquer est d’abord créé dans un logiciel 3D ( exemple tinkercad). Ce modèle est ensuite découpé en couches très fines, comme si on faisait de très fines tranches.

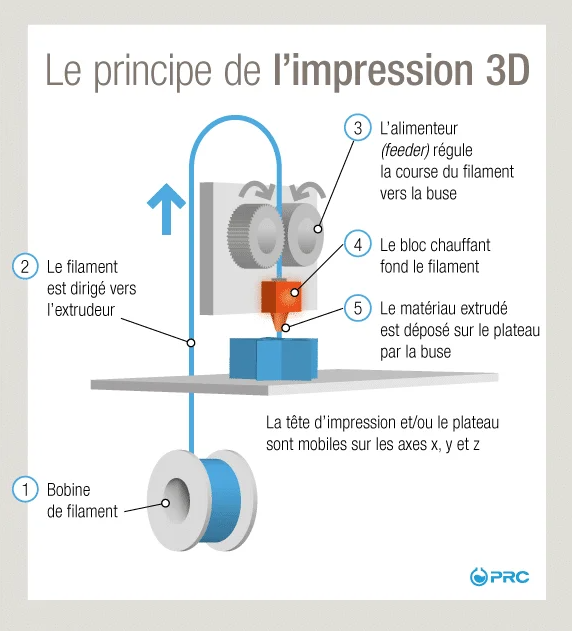

4.2.3. L’imprimante fait fondre du plastique

    • Le plastique arrive sous forme de filament, enroulé sur une bobine.
    • Ce filament est entraîné dans une tête chauffante.
    • Dans cette tête, le plastique fond comme du chocolat qu’on chauffe.

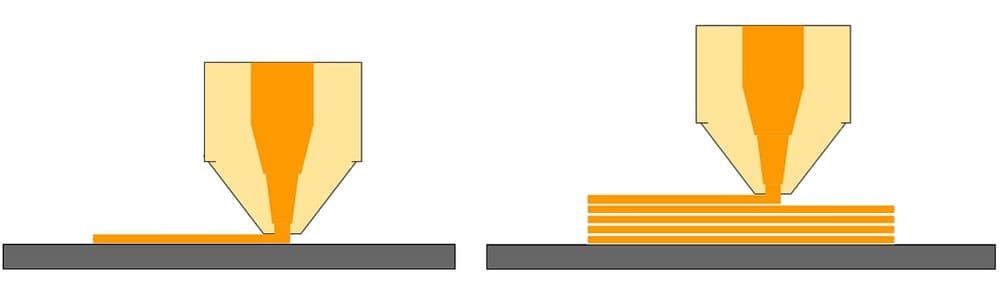

4.2.4. Le plastique fondu est déposé couche par couche

Le plastique fondu sort par une buse très fine.
L’imprimante dépose ce plastique exactement à l’endroit prévu, puis :

    • Une première couche est déposée.
    • Ensuite une deuxième exactement au-dessus.
    • Puis une troisième, etc.

En empilant toutes ces couches, l’objet prend forme petit à petit.

L’imprimante "construit" l’objet du bas vers le haut.

Exemple: l'entonnoir

Exemple: Le mesureur de spaghetti


4.2.5. La tête d’impression ou le plateau bouge dans l’espace

Pour déposer le plastique au bon endroit, l’imprimante peut se déplacer selon :

X : gauche / droite

Y : avant / arrière

Z : haut / bas

Ces mouvements permettent de créer des objets en volume, et pas seulement des formes plates.
