4.1.1. A quoi sert une fraiseuse CNC ?

Une fraiseuse CNC (Commande Numérique par Ordinateur) est une machine qui permet de découper, percer ou creuser différents matériaux comme le bois, le plastique ou l’aluminium. Pour cela, elle utilise un outil tournant appelé fraise, qui enlève de la matière en tournant très vite.

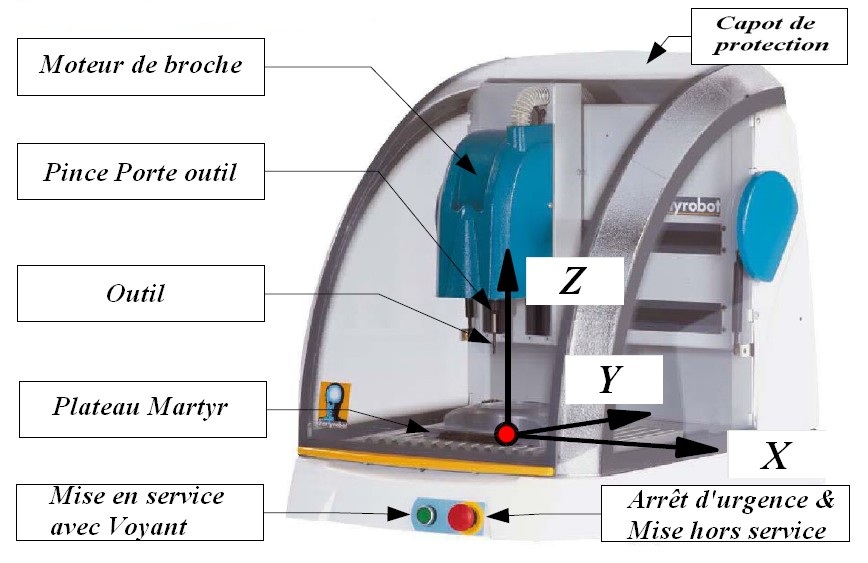

4.1.2. La constitution et les axes d'une fraiseuse CNC

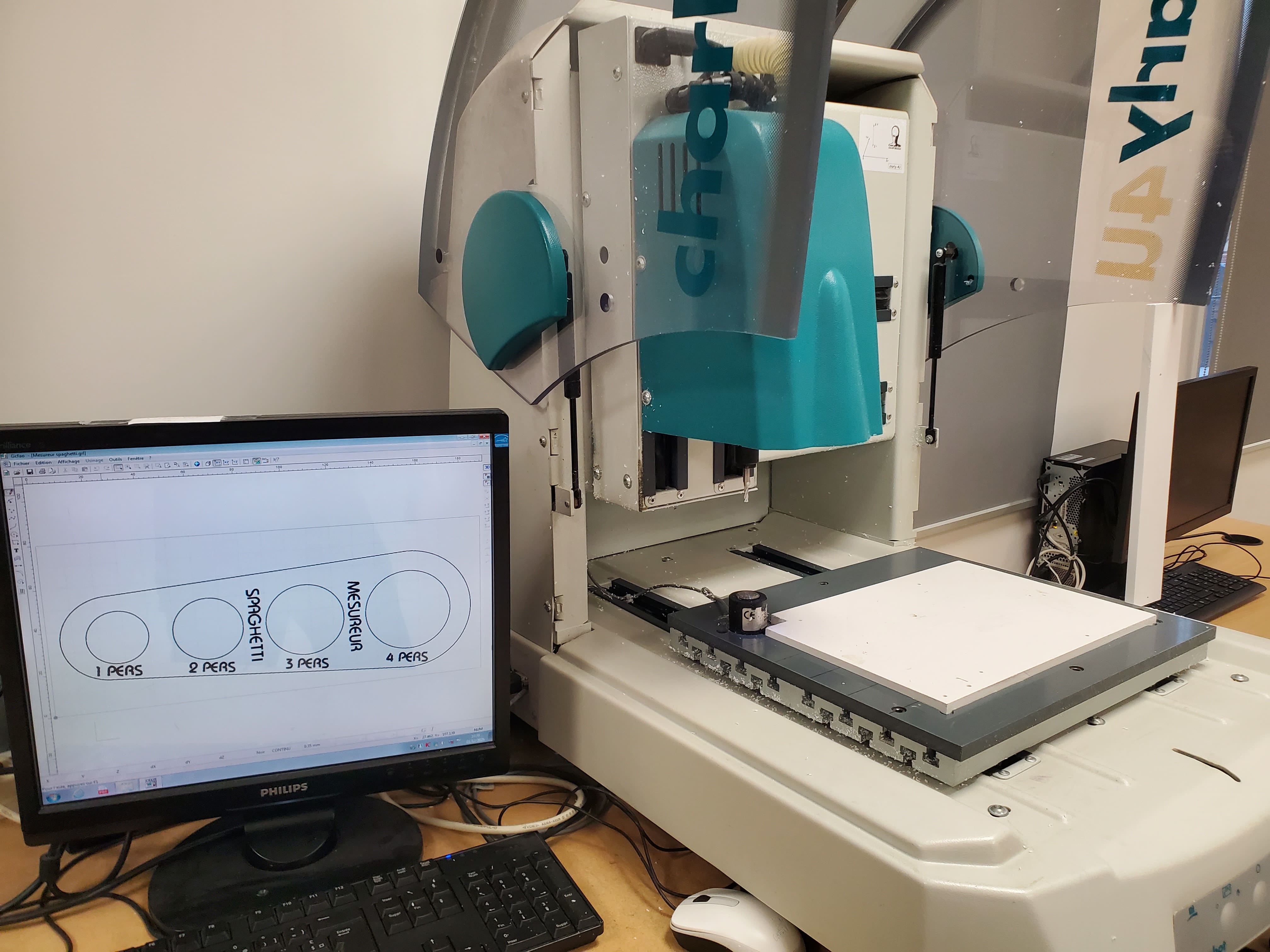

Fraiseuse CNC Charly4U

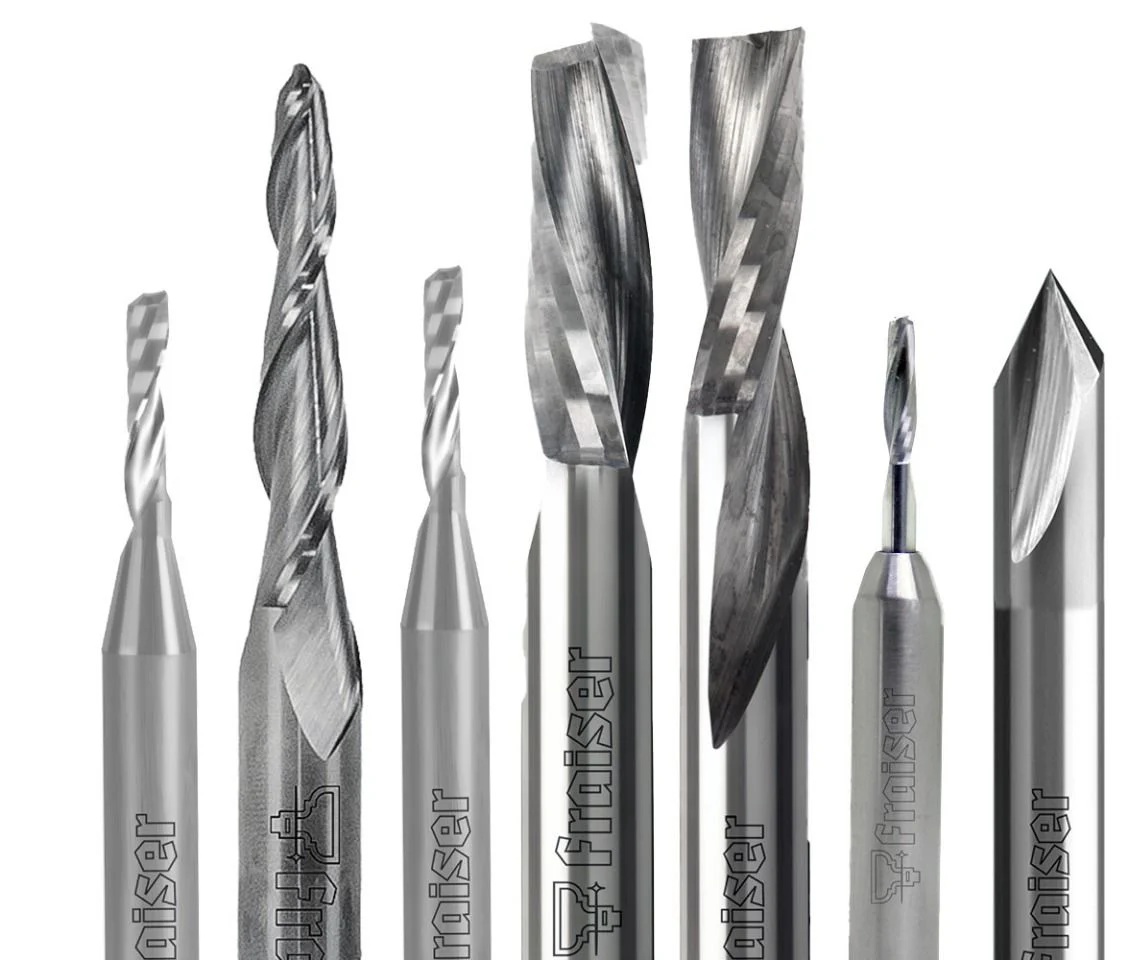

Exemples de fraises

La machine se déplace en translation selon trois axes :

  • l’axe X (gauche ↔ droite),
  • l’axe Y (avant ↔ arrière),
  • l’axe Z (haut ↔ bas).


4.1.3.

Ces mouvements sont commandés automatiquement par un programme envoyé depuis un ordinateur. Le programme indique à la machine où aller, à quelle vitesse avancer et à quelle profondeur couper.

4.1.4.

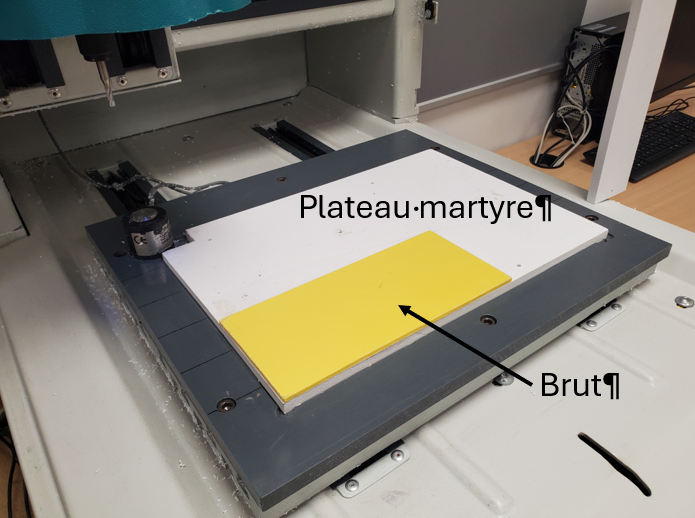

Avant de lancer l’usinage, on fixe le brut (le morceau de matière) sur le plateau avec du scotch double face, souvent sur un plateau martyr qui sert de protection.

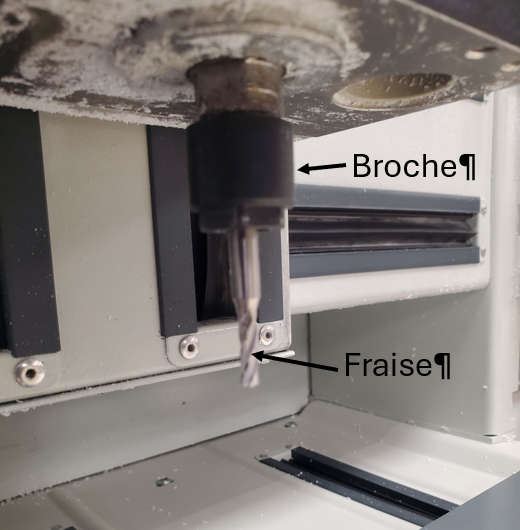

On installe ensuite la fraise dans la broche à l’aide d’une pince, puis on règle l’origine pièce, qui sert de point de départ à la machine.

4.1.5.

Lorsque tout est prêt, la fraise commence à tourner et la machine effectue des mouvements précis pour enlever la matière couche après couche, jusqu’à obtenir la forme voulue.

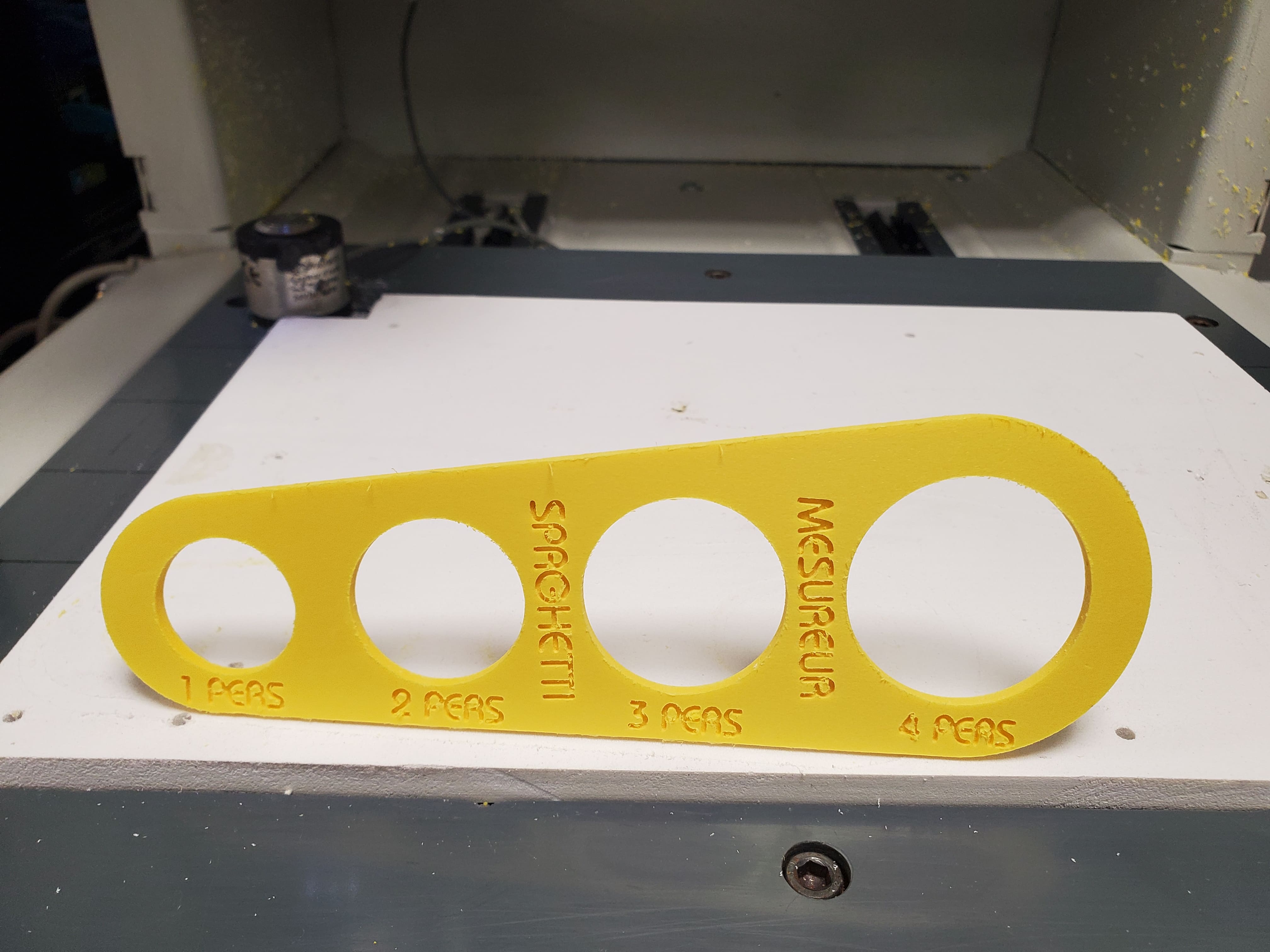

Une fois l’usinage terminé, on ouvre le capot de protection, on retire la pièce et on peut observer le résultat : une forme découpée avec précision selon le dessin préparé à l’ordinateur.
