1. Ouvrir le fichier de la pièce avec SOLIDWORKS.



2. Cliquez sur Fichier -> Créer une mise en plan à partir de la pièce

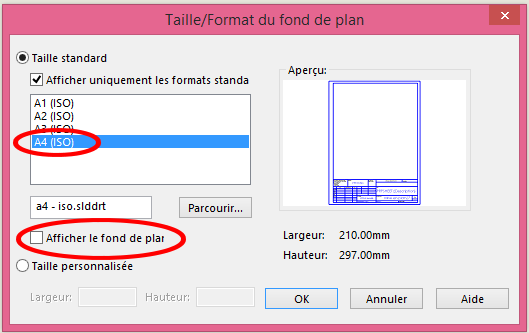

3. Valider le message qui apparaît, puis dans la fenêtre qui s’affiche, décocher l’option «Afficher le fond de plan» et cliquer sur «OK»

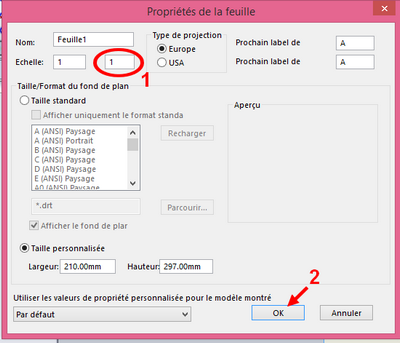

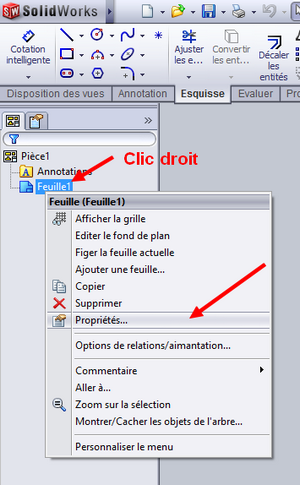

4. Choisir l'échelle 1:1 en faisant un clic droit sur Feuille 1 -> Propriétés

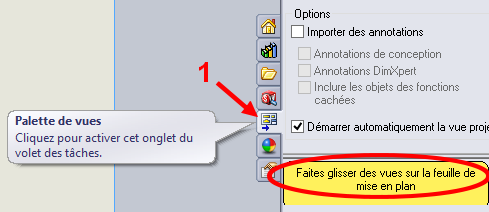

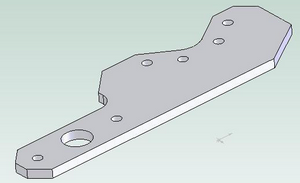

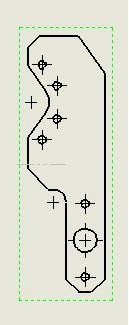

 5. Placer la vue de la pièce à réaliser sur la page :

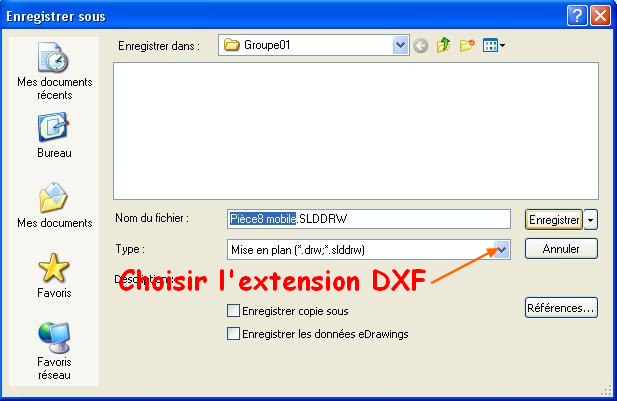

6. Cliquer sur « fichier », puis sur « enregistrer sous ».

 Modifier l’extension du fichier. Sélectionner « Dxf ». Puis "Enregistrer".


Vous venez de convertir le fichier 3D en fichier Dxf, fichier exploitable avec le logiciel «CHARLYGRAAL »
