Objectif: Dessiner un porte clé/jeton caddie avec un texte personnalisé, en 3D, sur TinKercad afin de le réaliser sur une imprimante 3D.


  • Réaliser sur Tinkercad le plan du porte clé/jeton, pour cela il faut déjà avoir fait les chapitres 1, 2, 3, 4, 5, 6 sur la modélisation 3D sur la page d’accueil du site.







Pour bien centrer la partie arrondie du porte clé paramétrer la grille d'accrochage à 0.5mm (en bas à droite de la grille)

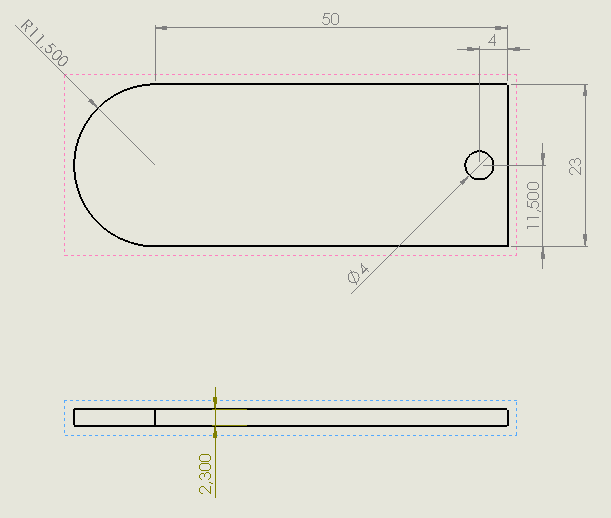

Plan porte clé



En utilisant les blocs boîtes et cylindre , vous devez obtenir la forme suivante:
