Objectif: À l'aide du logiciel Tinkercad, dessinez un porte-clés/jeton caddie avec un texte personnalisé en vue de l'imprimer en 3D. Pour cela, il est nécessaire d'avoir préalablement effectué les chapitres 1 à 6 sur la modélisation 3D disponibles sur la page d'accueil du site.

Pour vous connecter à Tinkercad, vous rendre sur la page d’accueil du site puis modélisation 3D, lien direct

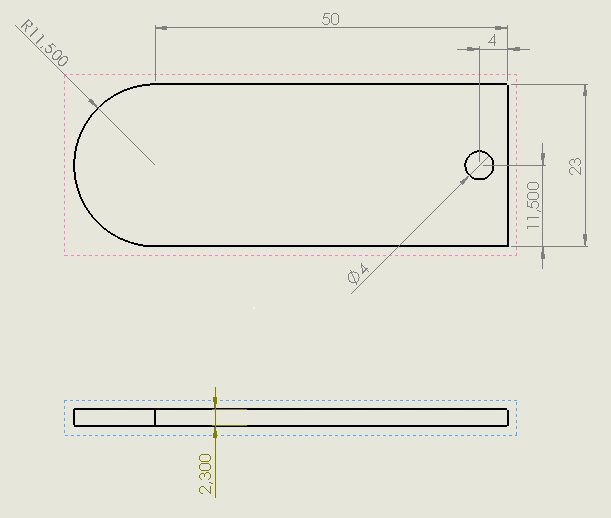

Plan du porte-clés

Vous devez respecter impérativement les dimensions ci-dessous

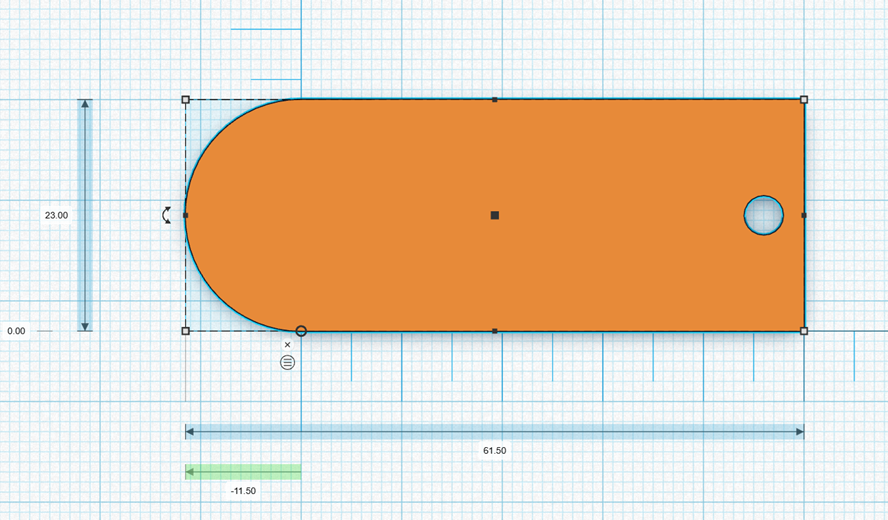

En utilisant les blocs boîtes et cylindres , vous devez obtenir la forme suivante

Pour bien centrer la partie arrondie du porte clé paramétrer la grille d'accrochage à 0.5mm (en bas à droite de la grille)

Ci-dessous vidéo d'aide permettant le centrage du cylindre par rapport au rectangle:
