La carte micro:bit possède un compas interne qui fournit une orientation en degré qui permet la réalisation d'une boussole.


La rose des vents

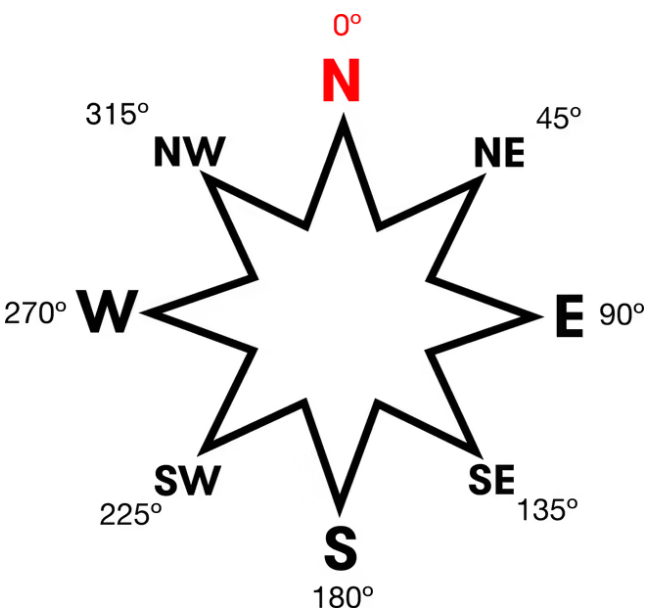

La rose des vents est une figure permettant de repérer les points cardinaux : Nord, Sud, Est, Ouest. Elle se trouve sur une boussole, avec une petite aiguille rouge qui indique toujours la direction Nord afin de repérer notre direction lorsqu'on se déplace en mer, en montagne, en forêt etc..

Chaque orientation correspond à une mesure angulaire d'un cercle (en degré). Le Nord correspondant à 0°.
Observer les directions de la rose des vents et les angles associés.


Voici le lien vous permettant de vous connectez au site en ligne afin de programmer la carte micro:bit : https://makecode.microbit.org/#editor

Programme n°1: Allumer une led verte (la led verte est branchée sur la broche P0) lorsque la boussole est orientée à l'Est entre 45° et 135°

  • Vidéo du résultat que vous devez obtenir

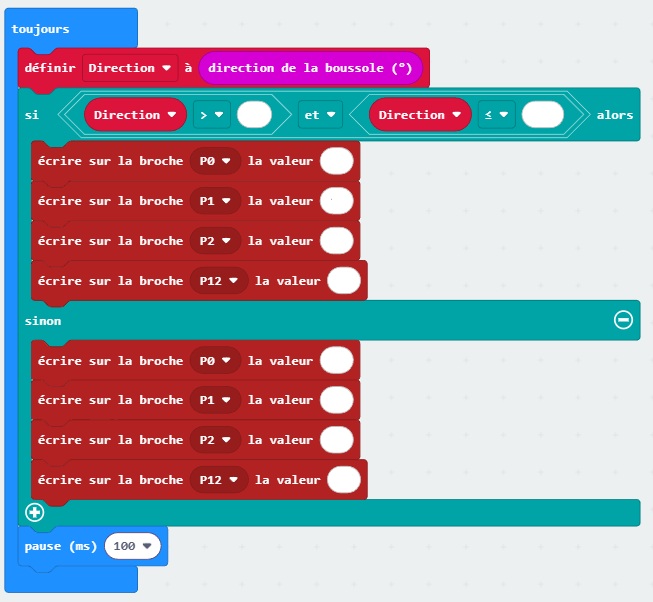

  • Blocs nécessaires et à compléter pour réaliser le programme.

Remarque: La pause de 100ms permet une "stabilisation" des mesures.

  • Testez votre programme.
  • Réalisez une capture d'écran de votre code et insérez là dans le document Writer.


Programme n°2:

  • Allumer la led Verte quand la boussole est orientée vers l'est entre 45° et 135°
  • Allumer la led Orange quand la boussole est orientée vers le sud entre 135° et 225°
  • Allumer la led Rouge quand la boussole est orientée vers l'ouest entre 225° et 315°
  • Allumer la led Blanche quand la boussole est orientée vers le nord entre 315° et 45°. Dans ce cas un utilise la fonction OU, En effet, étant donné que le compas passe de 360° à 0° lorsqu'il est orienté vers le Nord, on ne peut pas utiliser la condition ET comme dans les autres directions.


  • Aide: Vous pouvez utiliser le bloc "si sinon" et cliquer sur le en bas du bloc afin d'augmenter le nombre de condition
  • Testez votre programme.
  • Montrez le résultat au professeur.
  • Réalisez une capture d'écran de votre code et insérez là dans le document Writer.
