• Créez un réseau semblable à celui du collège comprenant

Premier sous réseau : Pédagogique

1 serveur de fichier, sur lequel le service DHP est configuré et activé

4 postes en salle de Technologie, avec adressage dynamique par serveur DHCP

3 postes au CDI, avec adressage dynamique par serveur DHCP

4 postes en salle Pupitre, avec adressage dynamique par serveur DHCP


Second sous réseau : Administratif

4 postes, avec adressage statique


Les 2 réseaux sont connectés ensemble par un routeur, sur lequel un Parefeu et un modem sont également connectés

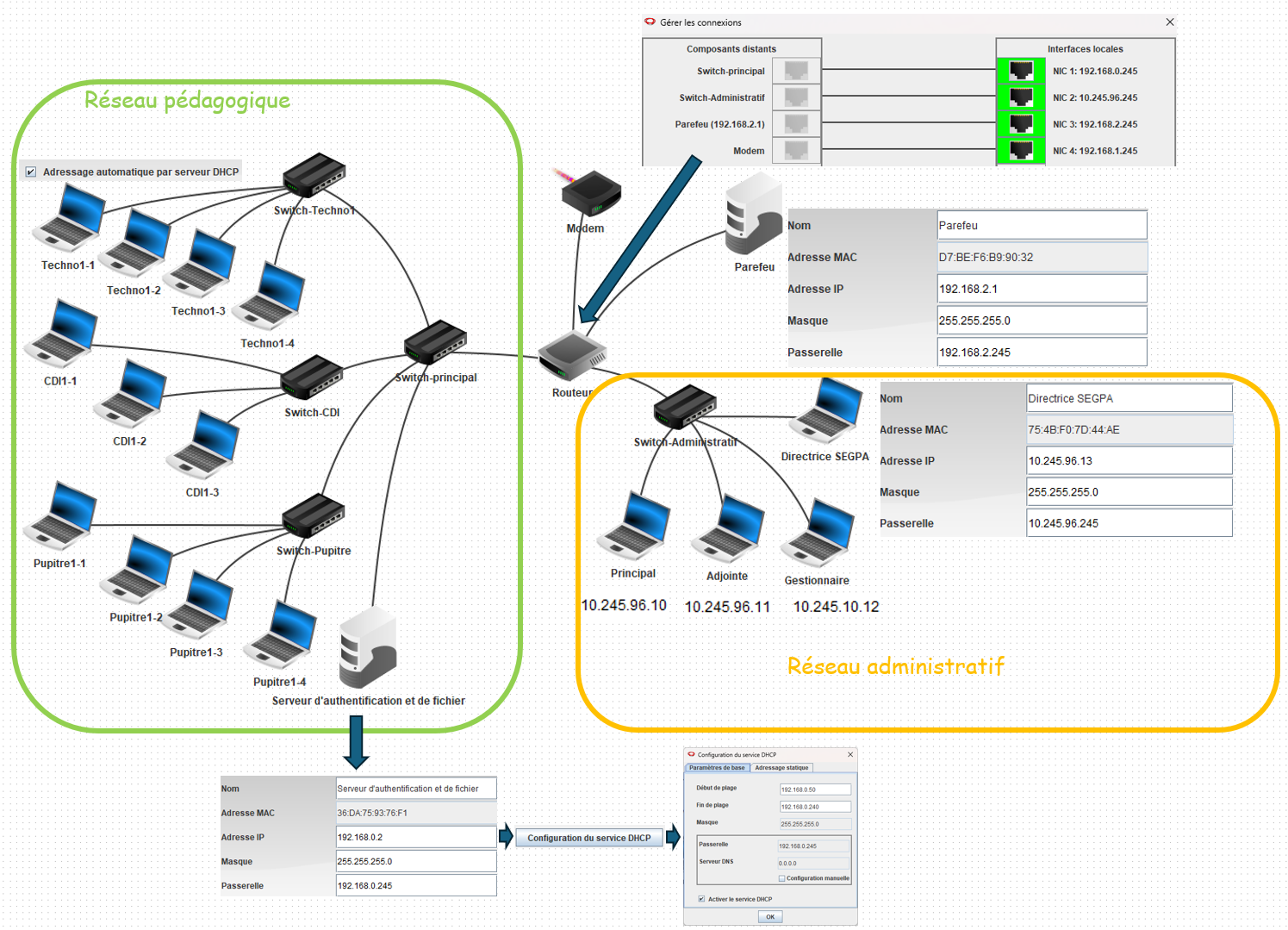

  • Réalisez et configurez ce réseau sur Filius en vous appuyant sur l'image ci-dessous

  • Effectuez un ping depuis l’ordinateur CDI1-1 vers le Parefeu (en utilisant leurs adresses IP) pour vérifier la bonne communication.
  • Le résultat est-il positif ou négatif ? Si le résultat est négatif il faut revoir la configuration du réseau.
  • Effectuez un ping depuis l’ordinateur du principal vers le parefeu (en utilisant leurs adresses IP) pour vérifier la bonne communication.
  • Le résultat est-il positif ou négatif ? Si le résultat est négatif il faut revoir la configuration du réseau.
  • Enregistrez votre simulation dans votre session de travail dans le dossier technologie.
  • Présentez votre travail au professeur en effectuant un ping depuis l’ordinateur du principal vers le parefeu.
