Technologie en 3éme

Programme n°1 : Eclairage public

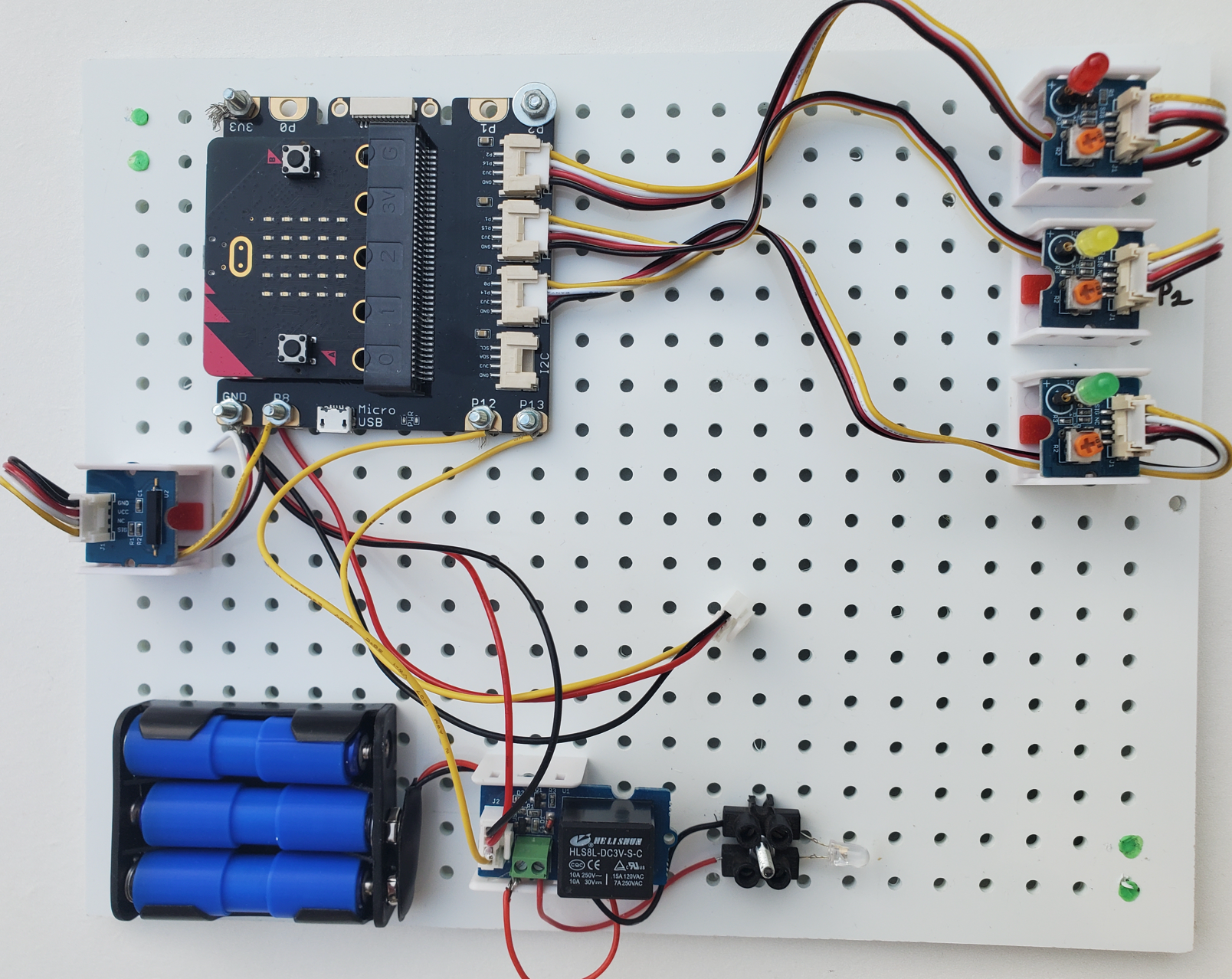

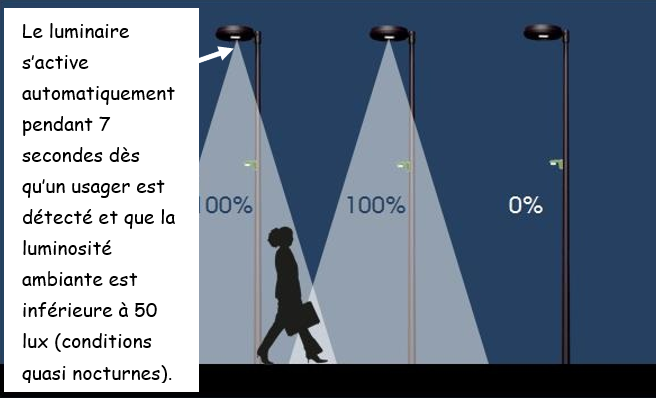

• À l’aide de la platine de prototypage, réalisez un programme qui allume la LED blanche pendant 7 secondes lorsqu’un usager est détecté et que la luminosité ambiante est inférieure à 50 lux.

Le capteur PIR étant trop sensible pour une utilisation en salle de classe, il a été remplacé par un capteur magnétique, qui se déclenche en présence d’un champ magnétique, par exemple celui d’un aimant.

La luminosité est mesurée à l’aide de la carte micro:bit.

• Blocs nécessaires pour réaliser le programme

• Testez votre programme : placez votre main devant la carte micro:bit pour diminuer la luminosité, puis passez un aimant devant le capteur magnétique pour simuler le passage d’un usager.
• Réalisez une capture d'écran de votre code et insérez là dans le document Writer.
• Montrez et expliquer au professeur le fonctionnement du montage en suivant le protocole de test suivant:

• La LED s'allume t'elle si la luminosité est supérieure à 50 lux et qu'aucun usager n'est détecté?
• La LED s’allume-t-elle si la luminosité est supérieure à 50 lux et qu’un usager est détecté ?
• La LED s’allume-t-elle si la luminosité est inférieure à 50 lux et qu’aucun usager n’est détecté ?
• La LED s’allume-t-elle si la luminosité est inférieure à 50 lux et qu’un usager est détecté?
• Combien de temps la LED reste-elle allumée?

Programme n°2 : Eclairage public

• Même principe que le programme n°1, mais avec une fonctionnalité supplémentaire : le luminaire n°1 communique au bout de 2s l'allumage du luminaire n°2. Le luminaire n°1 et n°2 s'allument pendant 7s.

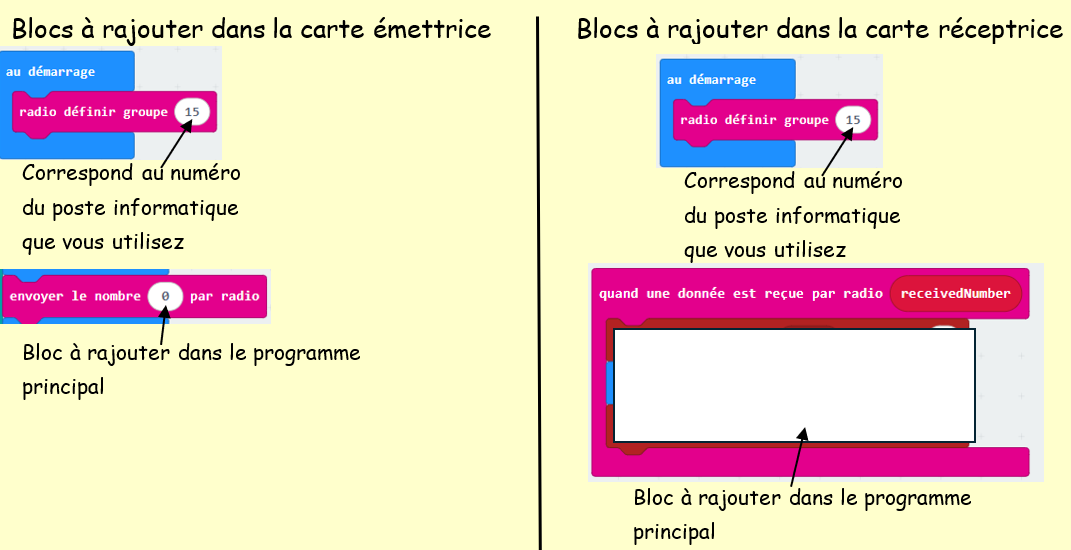

• Blocs nécessaires pour réaliser le programme du luminaire n°1.

• Demandez au professeur une deuxième platine de prototypage.

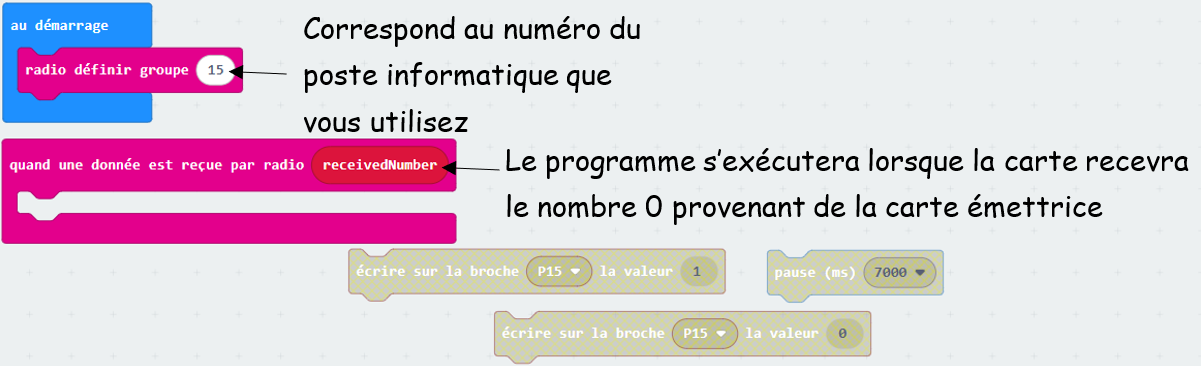

• Blocs nécessaires pour réaliser le programme du luminaire n°2. Le second luminaire s'allume aussi pendant 7s.

• Testez le fonctionnement des deux platines de prototypage.
• Réalisez une capture d'écran des codes et insérez les dans le document Writer.

• Montrez et expliquer au professeur le fonctionnement du montage en suivant le protocole de test suivant:

• La LED s'allume t'elle si la luminosité est supérieure à 50 lux et qu'aucun usager n'est détecté?
• La LED s’allume-t-elle si la luminosité est supérieure à 50 lux et qu’un usager est détecté ?
• La LED s’allume-t-elle si la luminosité est inférieure à 50 lux et qu’aucun usager n’est détecté ?
• La LED s’allume-t-elle si la luminosité est inférieure à 50 lux et qu’un usager est détecté?
• Combien de temps les LED restent-elles allumées?
• Le LED du luminaire n°2 s'allume t'elle 2 minutes après l'allumage du luminaire n°1?

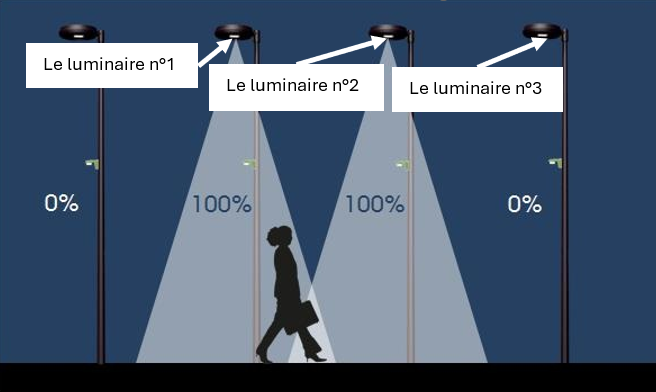

Programme n°3 : Pour aller plus, si le nombre de carte de prototypage est suffisant!

• Même principe, le luminaire n°2 communique au bout de 2s l'allumage du luminaire n°3.
