La partie "Alimenter" est composée de 3 piles AAA rechargeables branchées en série. L’énergie électrique est ensuite distribuée via un relais, afin d’alimenter une LED. La LED s’allume pendant 5 secondes lorsque la luminosité ambiante est inférieure à 50 lux et qu’un usager est détecté. La présence d’un usager est détectée par un capteur PIR (remplacé ici par un capteur magnétique). L’information est traitée par la carte micro:bit, qui communique les ordres au relais par l’intermédiaire des broches de la carte électronique.

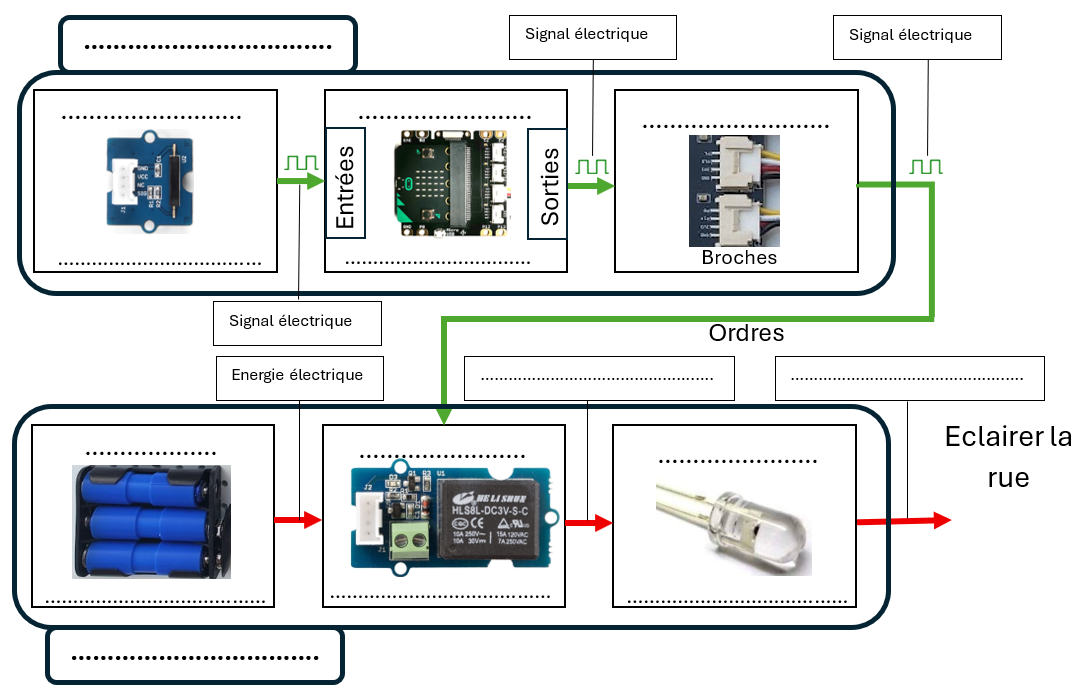

A partir de l'encadré ci-dessous et de la maquette de prototypage, complétez sur le document réponse la représentation de la chaîne d'information et de la chaîne d'énergie avec les mots suivants:


"chaîne d'information, chaîne d'énergie, alimenter, distribuer, capteur magnétique, relais, convertir, LED, énergie électrique, énergie lumineuse, acquérir, traiter, communiquer, piles rechargeables, carte micro:bit"
