• Procurez-vous le pseudo qui vous a été attribué par le professeur, disponible dans le dossier public sur le réseau du collège: Ce PC > public(\\serveur)(U:) > technologie > PseudoTinkercad
  • Cliquez sur le lien suivant pour accéder directement à votre classe https://www.tinkercad.com/joinclass/HEWVS7ULW
  • Entrez ensuite votre pseudo en cliquant sur l'icône "Utiliser mon pseudo".


2.1. Allumer une LED en fonction de la lumière

Si le niveau d'éclairage descend en-dessous de 50 lux, la LED branchée sur la broche P1 de la carte micro:bit s'allume.

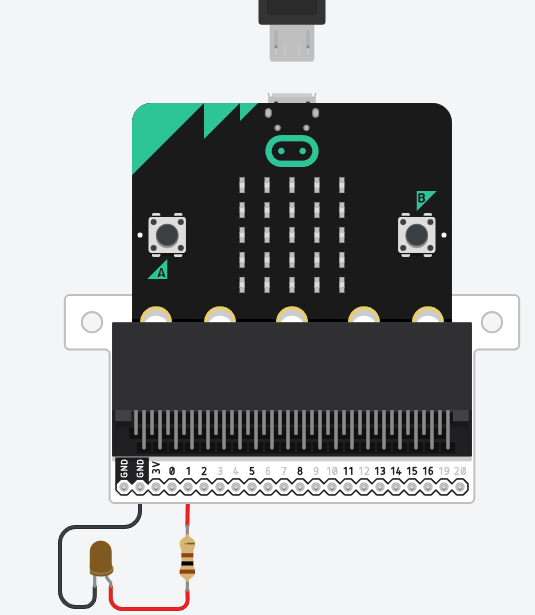

  • Créez le circuit suivant:
  • Activez l'éditeur de code

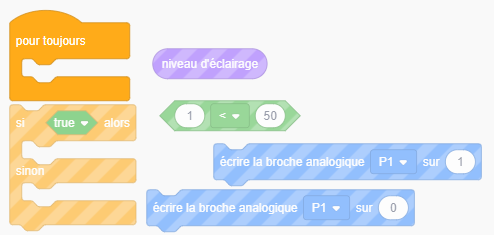

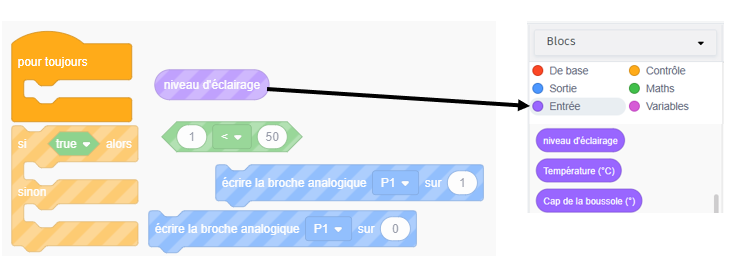

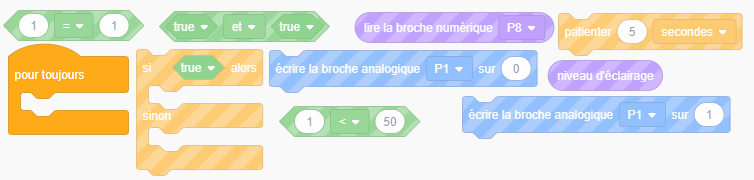

  • Créez le programme en utilisant les blocs suivants:

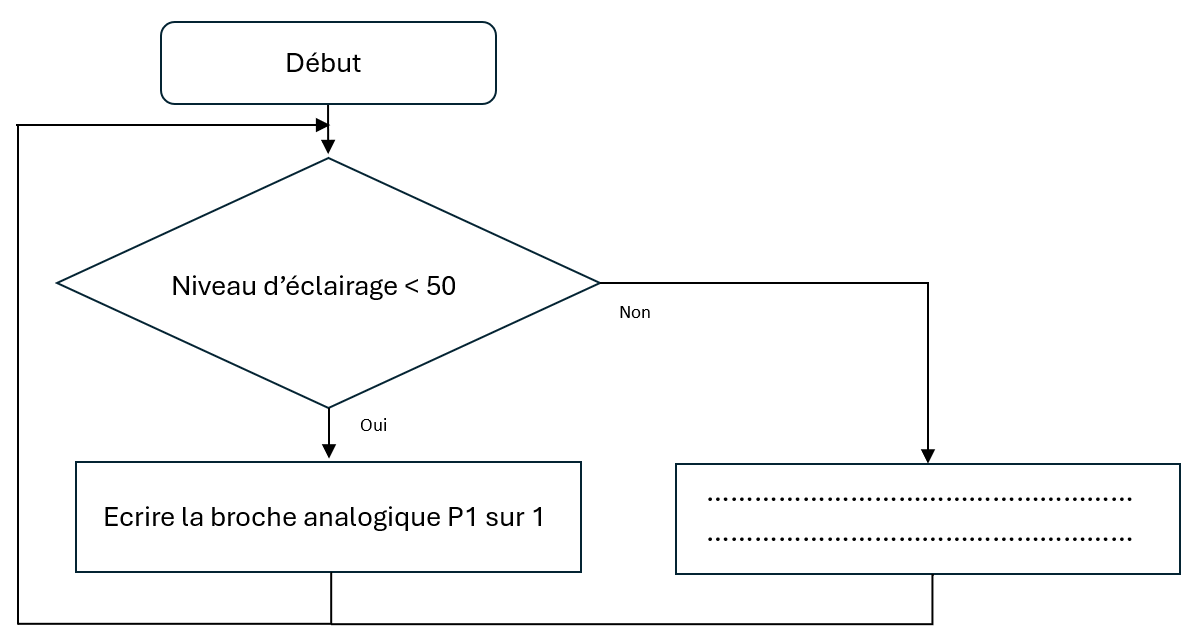

  • Complétez l'algorithme sur le document réponse
  • Démarrez la simulation:
  • Testez le fonctionnement
  • Réalisez une capture d'écran du circuit ainsi que le code puis les insérer dans le document Writer.
  • Dans le document Writer indiquez les informations suivantes:
    • Nom,
    • Prénom,
    • Classe,
    • Titre du projet "Gérer intelligemment l'éclairage public",
    • Titre de chaque exercice.


2.2. Qu’est-ce qu’un détecteur PIR ?

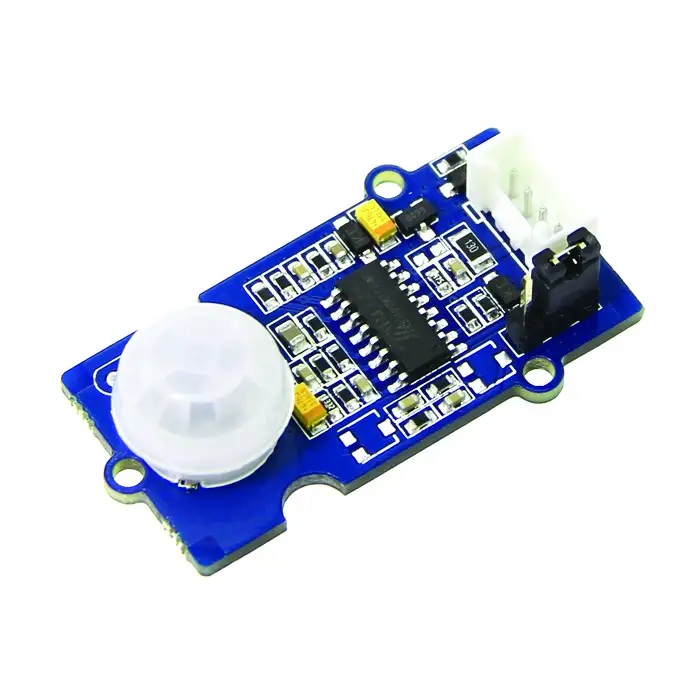

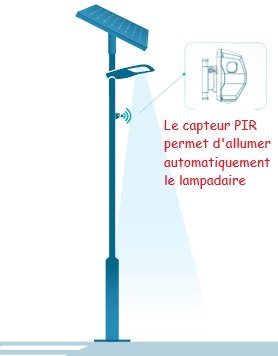

Un détecteur PIR (ça veut dire Passive InfraRed, ou infrarouge passif en français) est un petit appareil qui sert à détecter un mouvement, comme quand quelqu’un passe devant une lampe automatique qui s’allume toute seule.


Comment ça fonctionne ?

La chaleur du corps: Tout ce qui est chaud, comme le corps humain ou un animal, émet de la chaleur sous forme de rayons infrarouges (invisibles à l’œil nu).

Capteur infrarouge: Le détecteur PIR contient un capteur qui peut "voir" ces rayons infrarouges. Il ne voit pas comme une caméra, mais il sent les changements de chaleur dans la zone.

Pas de mouvement = rien ne change : S’il n’y a personne, la chaleur dans la pièce reste stable, donc le détecteur ne fait rien.

Quelqu’un passe = changement détecté ! Quand une personne passe, elle amène une nouvelle source de chaleur. Le capteur remarque le changement brusque de rayons infrarouges : il comprend alors qu’il y a un mouvement

Et ensuite ? Une fois le mouvement détecté, le détecteur peut envoyer un signal pour :

- allumer une lampe,

- déclencher une alarme,

- activer une caméra, etc.

2.3. Allumer une LED si le capteur infrarouge détecte un objet

Si le capteur infrarouge détecte un objet, une LED s'allume

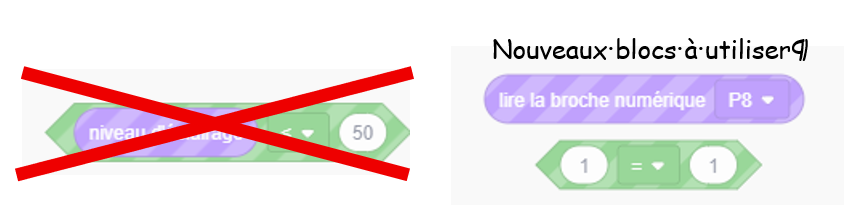

  • Créez le circuit suivant ainsi que le code afin d'allumer une led si le capteur infrarouge détecte un objet.

  • Testez le fonctionnement
  • Réalisez une capture d'écran du circuit ainsi que le code puis les insérer dans le document Writer

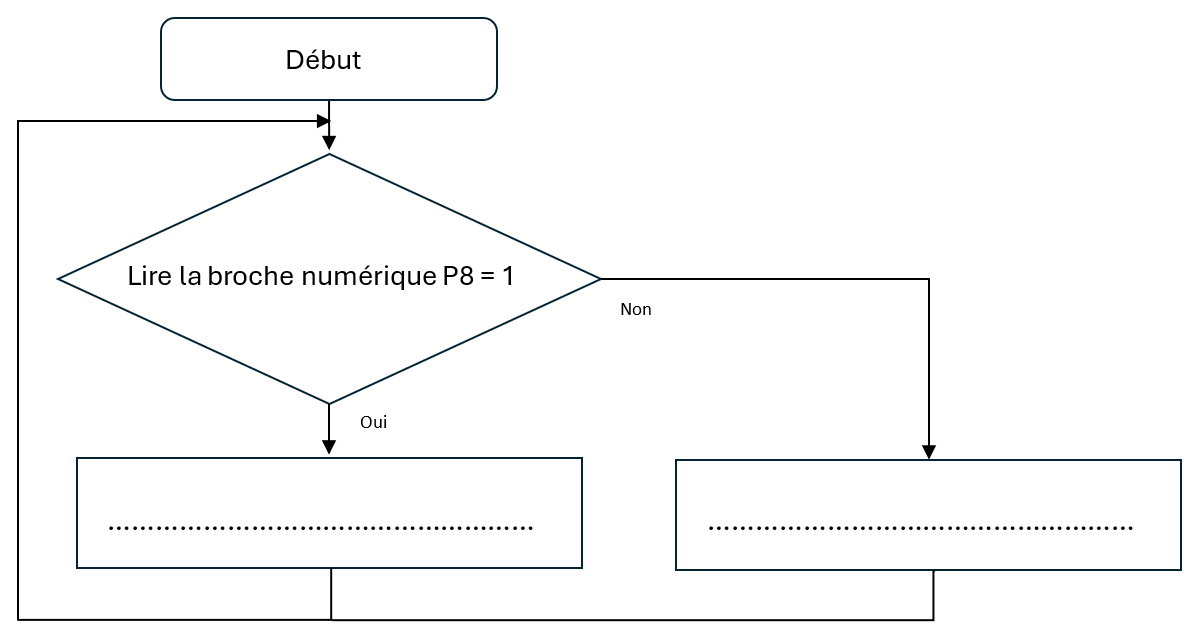

  • Complétez l'algorithme sur le document réponse


2.4.Programme complet : la LED s’allume si le niveau d’éclairage est inférieur à 50 lux et si le capteur détecte un usager. Elle s’éteint 5 secondes après le départ de l’usager.


On utilise le même circuit qu'au programme n°2

Vidéo du fonctionnement demandé

  • Réalisez le programme et testez le fonctionnement
  • Réalisez une capture d'écran du circuit ainsi que le code puis les insérer dans le document Writer
  • Complétez l'algorithme sur le document réponse
