• Aller chercher la platine de prototypage avec le numéro qui correspond à votre poste.

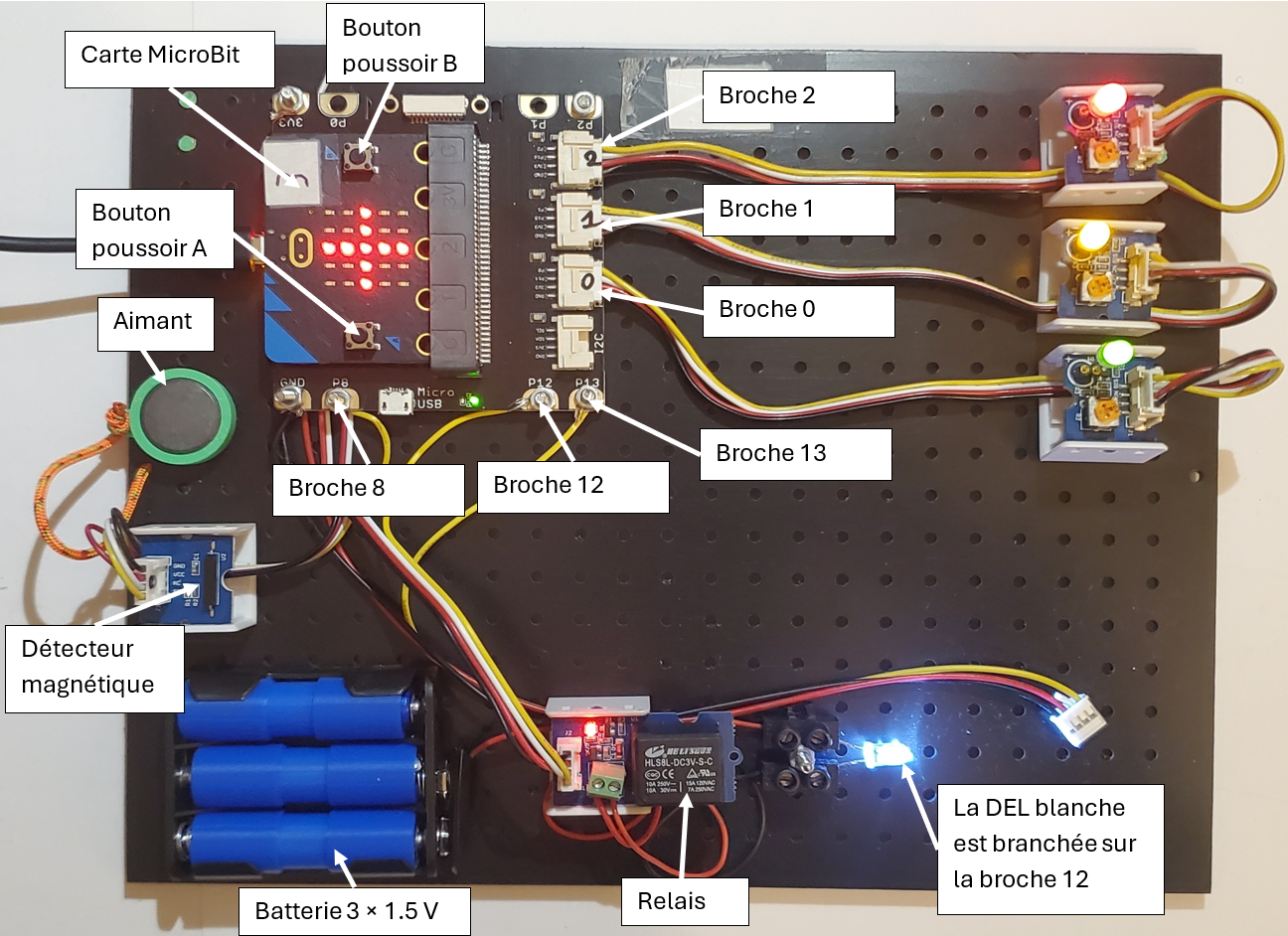

  • En observant la photo ci-dessous et la platine de prototypage sur votre table, indiquer sur le document réponse sur quelles broches sont branchées les DEL: verte, jaune, rouge et blanche.

  • Combien de bouton poussoir voyez-vous ? Quel est le principe de fonctionnement d’un bouton poussoir?


Principe de fonctionnement d'un bouton poussoir

Un bouton poussoir est un dispositif de commande électrique qui permet de fermer ou d'ouvrir un circuit de façon temporaire grâce à un ressort de rappel.

Fonctionnement principal

    • Action momentanée : Le contact change d'état seulement pendant que vous appuyez dessus.
    • Retour automatique : Dès que vous relâchez le bouton, il revient à sa position de repos.
    • Impulsion : Il envoie un signal bref (une impulsion) au système qu'il pilote, contrairement à un interrupteur classique qui maintient le circuit ouvert ou fermé.


Principe de fonctionnement d'une DEL

Une DEL (ou LED en Anglais) est un composant électronique qui produit de la lumière quand un courant électrique la traverse. Elle utilise des matériaux semi-conducteurs qui émettent de la lumière sans chauffer, ce qui la rend économique et durable. Sa couleur dépend du matériau utilisé. Elle s’allume instantanément quand elle est branchée dans le bon sens.


Principe de fonctionnement de la carte microbit

    • La carte microbit acquiert des informations grâce à son environnement (boutons, capteurs, détecteurs…).
    • Elle traite ces informations en exécutant le programme que vous avez créé et téléversé dans le microcontrôleur de la carte.
    • Enfin, elle communique le résultat à l'utilisateur ou à d'autres éléments du système, par exemple grâce à l'affichage, au son ou à un signal radio
