2.1. Comparatif environnemental

Acier

Plastique (ABS)

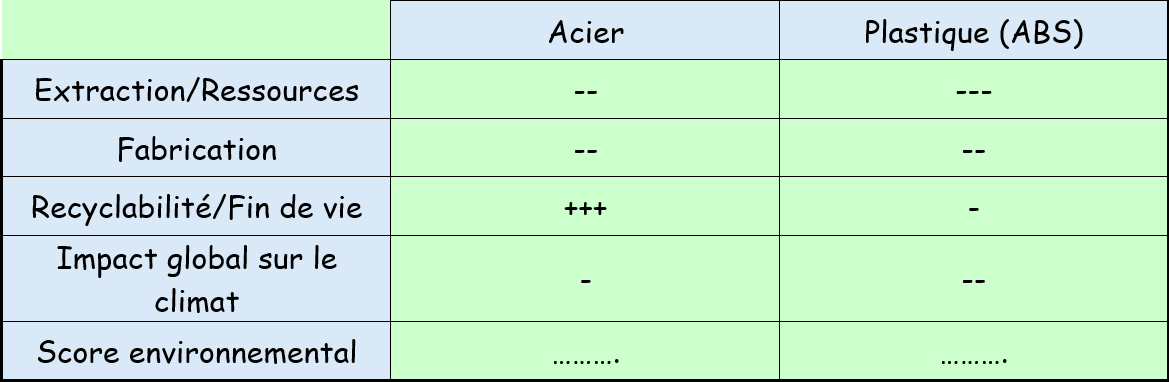

  • Calculez dans le tableau le score environnemental de chaque solution, sachant que "+++" vaut 3 points, "++" vaut 2 points, "+" vaut 1 point, "-" vaut - 1 point, "--" vaut -2 points,"---" vaut -3 points.
  • Quelle matière à l’impact le plus faible lors de l’extraction des ressources ?

☐ Acier
☐ ABS

  • Quelle matière est la plus facile à recycler en fin de vie ?

☐ Acier
☐ ABS

  • Quelle matière pollue le plus pour le climat ?

☐ Acier
☐ ABS

  • Quelle matière a le meilleur score environnemental global ?

☐ Acier
☐ ABS

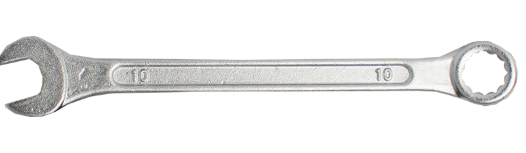

2.2. Modéliser la clé mécanique de 10 avec Tinkercad

  • Pour vous connectez à Tinkercad, procurez-vous le pseudo attribué par le professeur, visible dans le dossier public sur le réseau du collège: Ce PC > public(\\serveur)(U:) > technologie > PseudoTinkercad
  • Cliquez sur https://www.tinkercad.com/joinclass/HEWVS7ULW pour accéder directement à votre classe et entrez votre pseudo en cliquant sur l'icône "Utiliser mon pseudo".
  • Dans Tinkercad, créez une conception 3d.

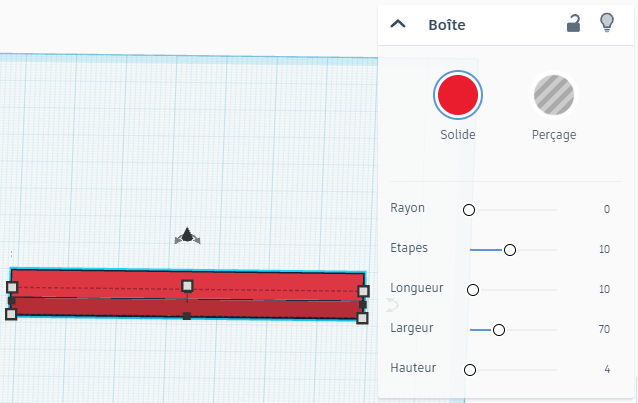

  1. Indiquer ses cotations (Longueur, largeur, hauteur)

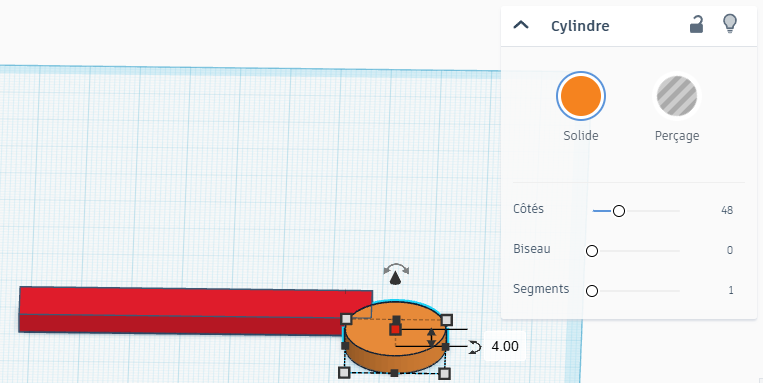

  1. Ajouter ensuite une autre forme simple (cylindre) en indiquant également ses mesures.

  1. Placez-vous en vue de haut.

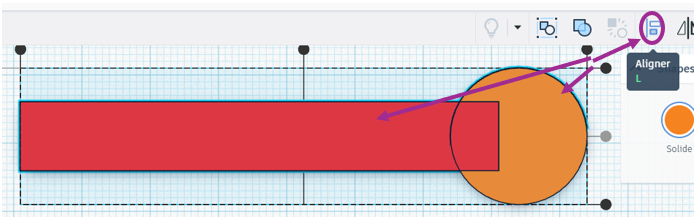

  1. Vous pouvez déplacer les formes en les faisant glisser sur le plan de travail. Placez-les de manière à ce qu’ils se touchent. Pour les aligner parfaitement, sélectionnez les deux pièces (MAJ+Clic) puis aligner.

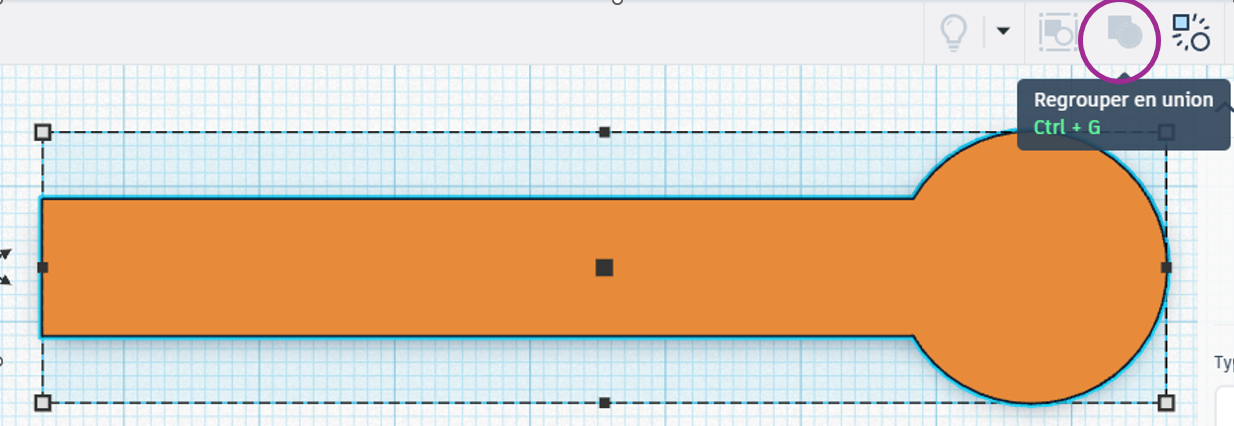

  1. Sélectionnez les deux pièces (MAJ+Clic). On peut maintenant les “regrouper” afin que les deux formes fusionnent.

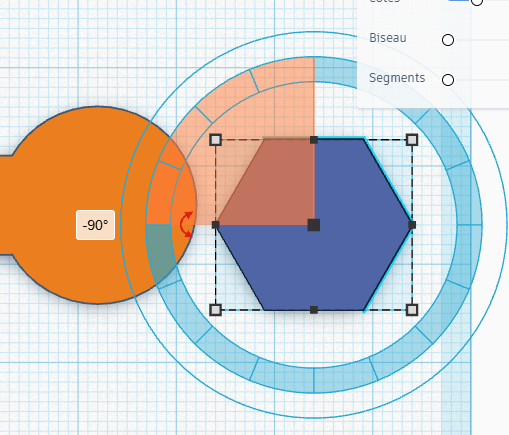

  1. Sélectionnez de nouveau une forme simple (polygone), pour la placer à côté du travail, et la faire tourner de 90°.

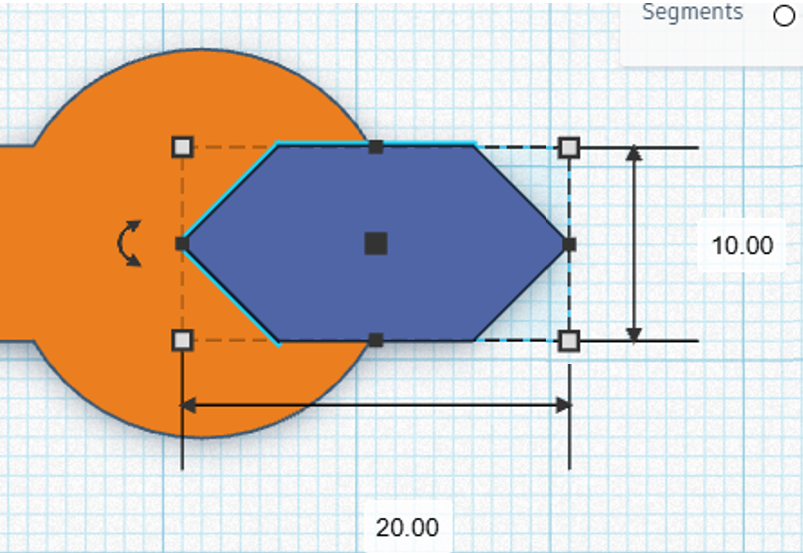

  1. Saisir les mesures.

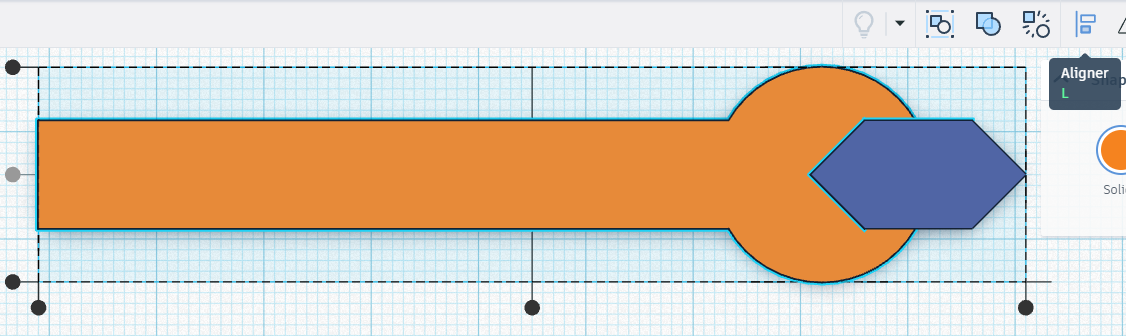

  1. Pour les aligner parfaitement, sélectionnez les deux pièces (MAJ+Clic) puis aligner.

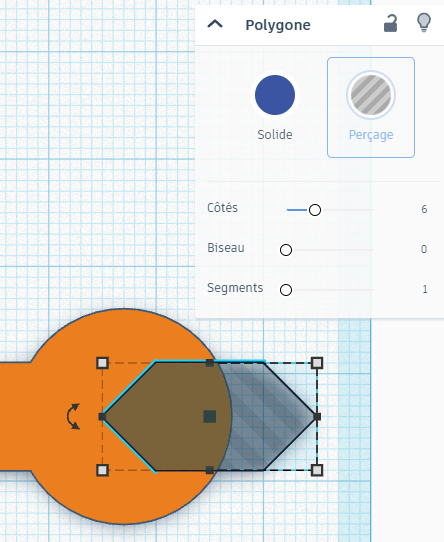

  1. Lorsque cette nouvelle pièce est sélectionnée, cliquez sur “perçage”

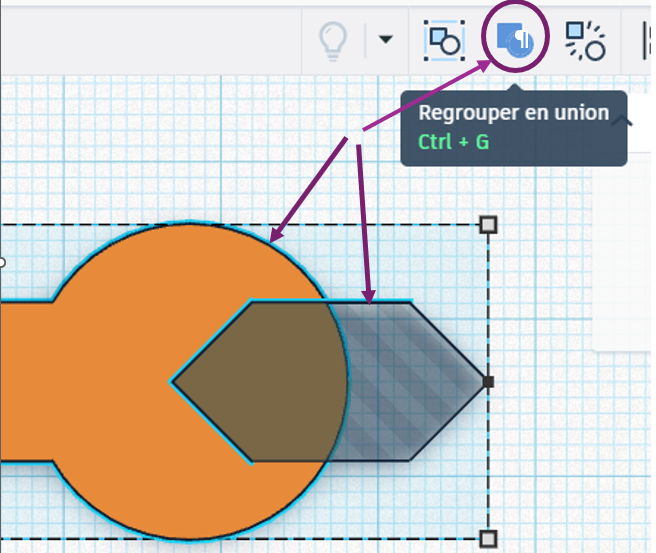

  1. Sélectionnez maintenant les deux pièces (MAJ+Clic), et regroupez-les afin que le polygone puisse se soustraire à l’autre forme.

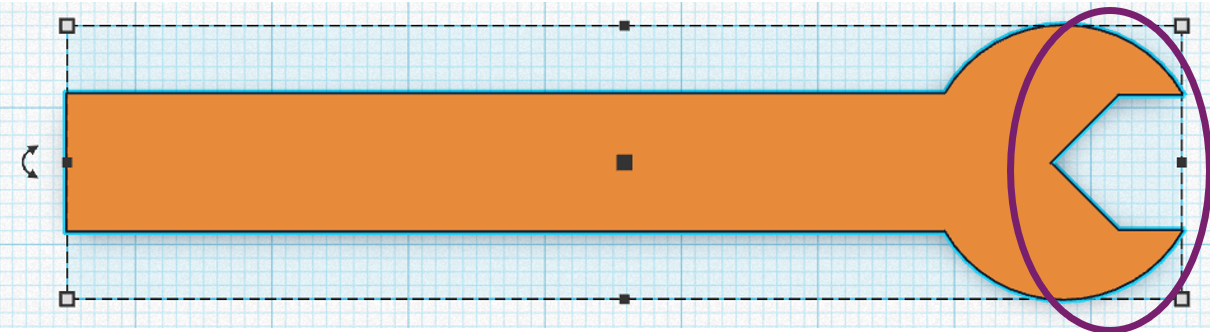

  1. Bravo! Vous venez de réaliser ce que l’on appelle une opération Booléenne soustractive.

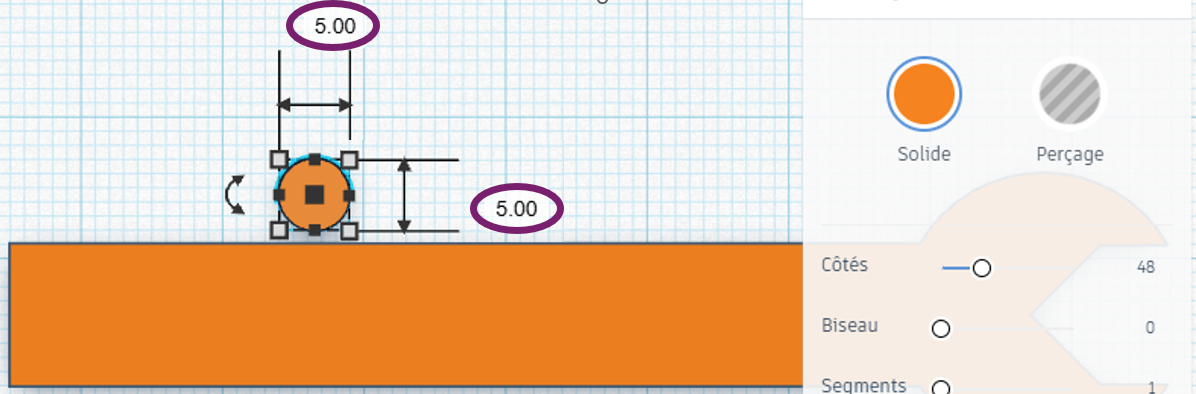

  1. Passons ensuite au trou traversant. Placez de nouveau un cylindre, dont voici les cotations :

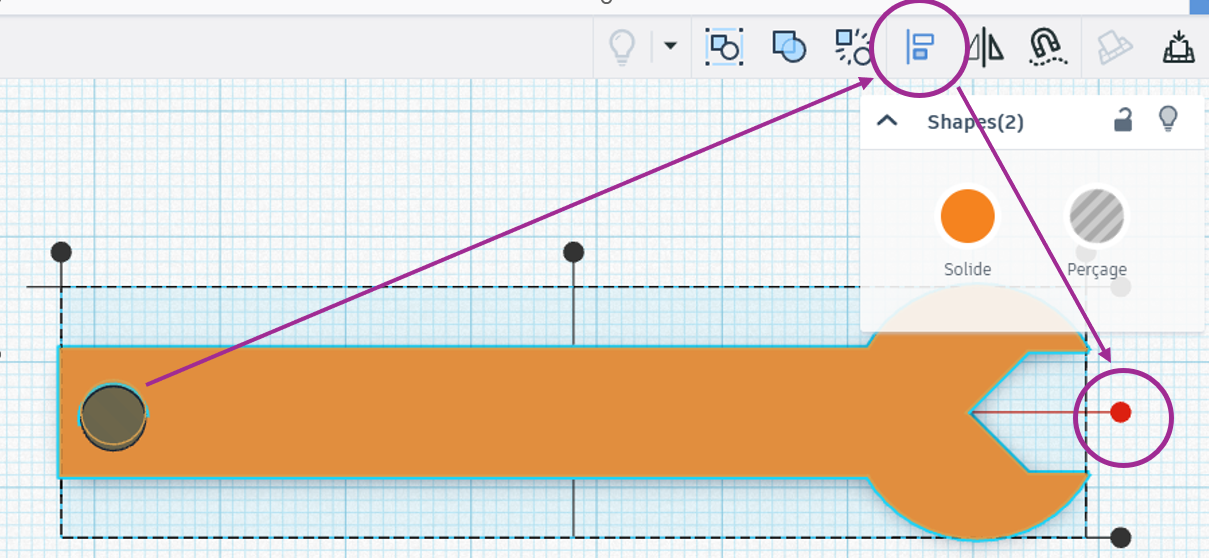

  1. Placez le petit cylindre par dessus la clé, donnez lui la fonction “perçage”; sélectionnez-les tous les deux et cliquez sur l’icône “Aligner”

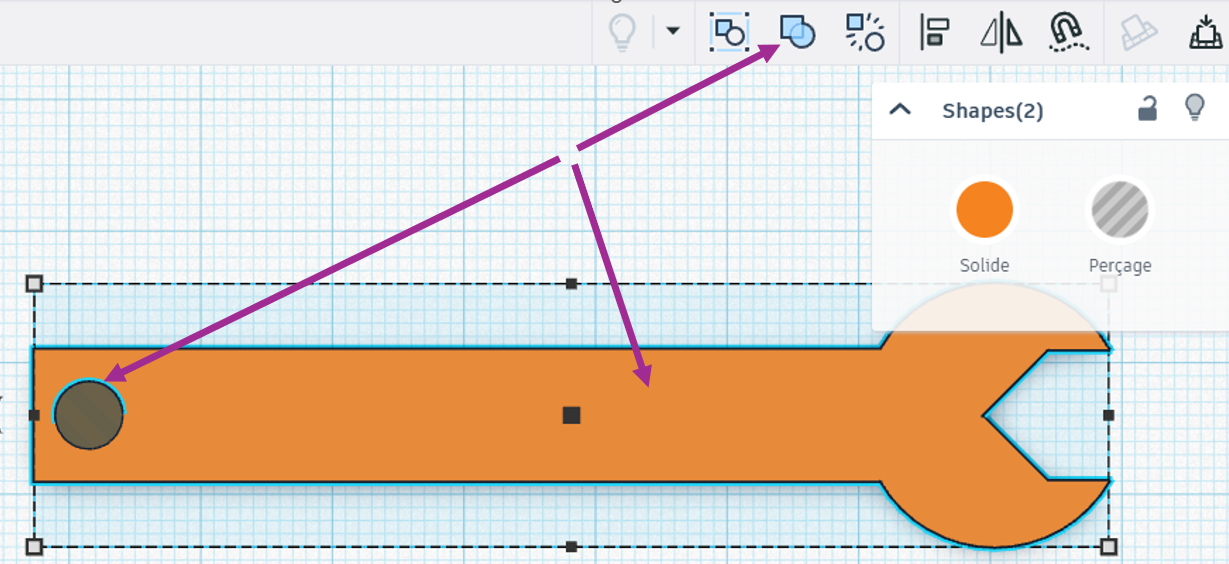

  1. De nouveau, groupez les deux formes afin de faire une soustraction.

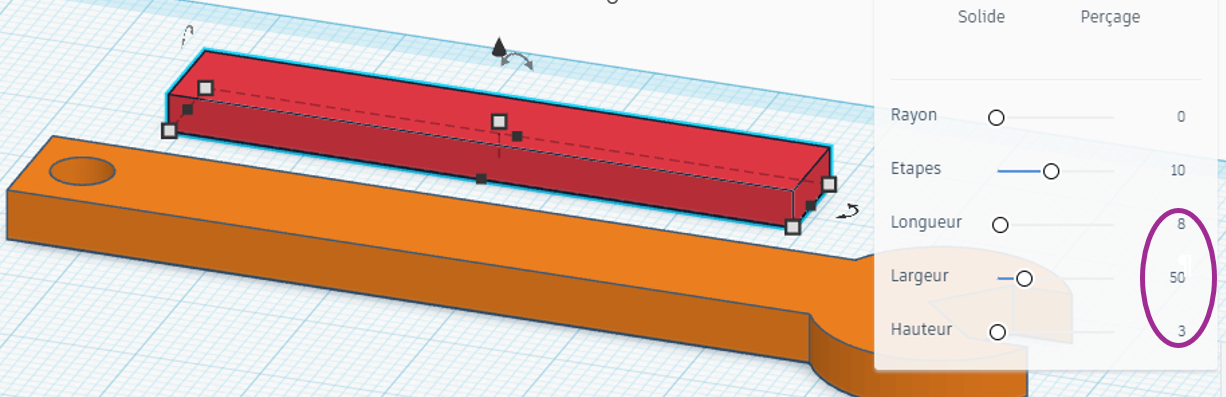

  1. Ajoutez une dernière fois une forme simple (boîte), et donnez lui les bonnes mesures.

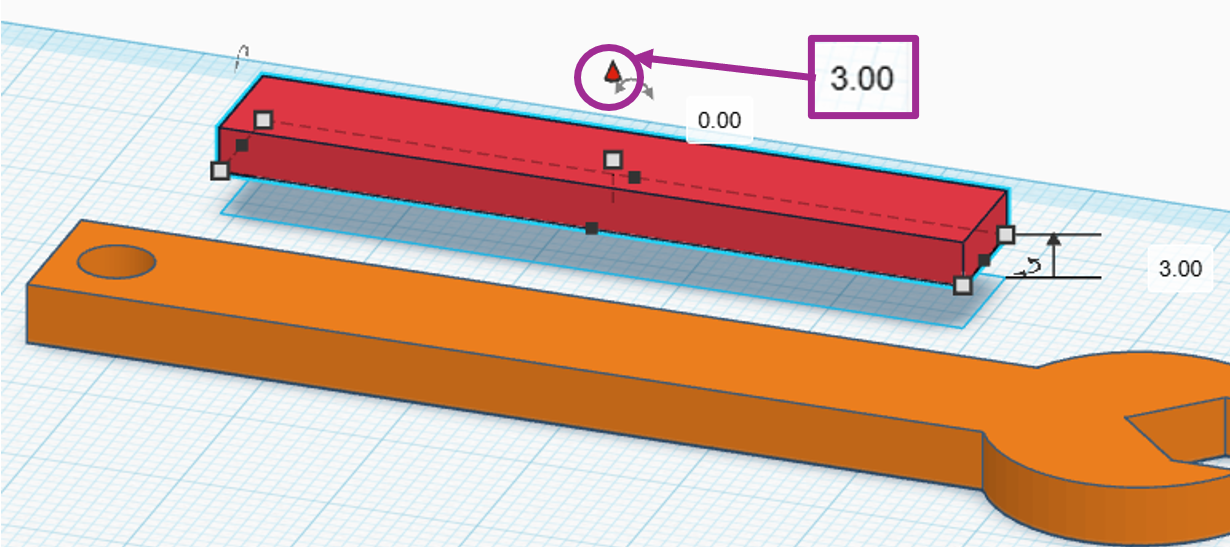

  1. Surélevez-le de 3 mm.

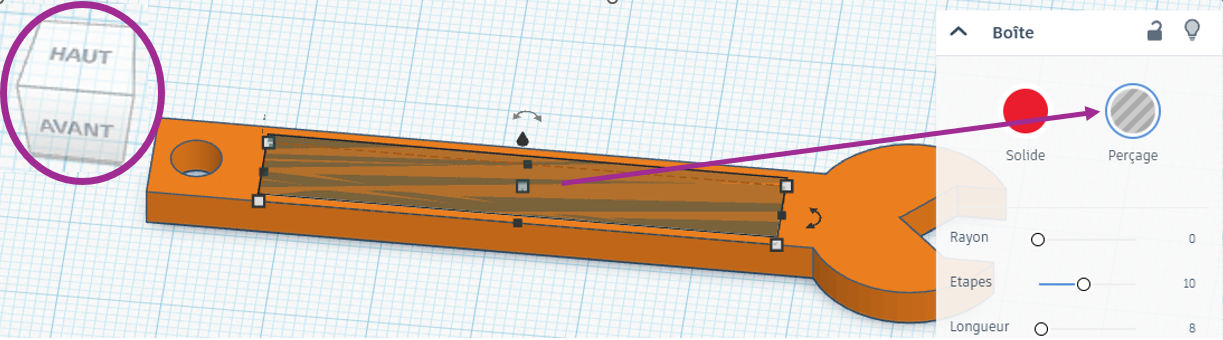

  1. En jouant sur les vues, répétez les opérations afin d’obtenir ce résultat :

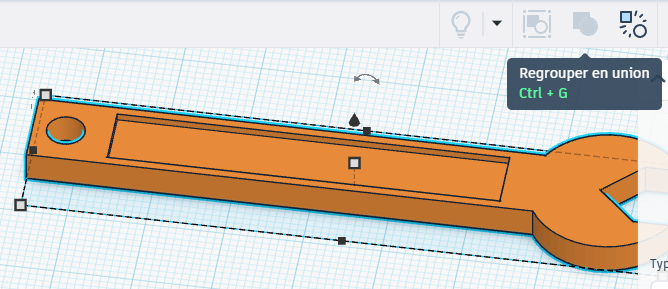

  1. Groupez les deux formes afin de faire une soustraction.

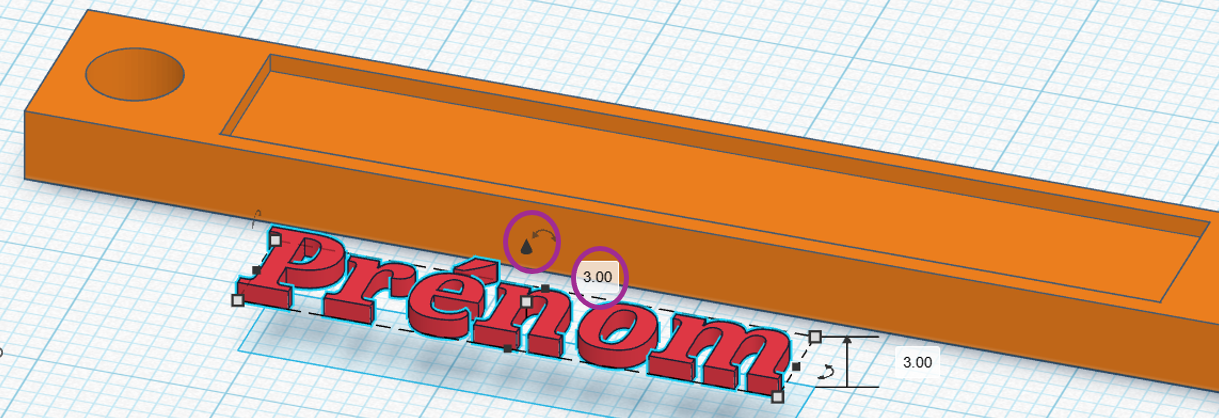

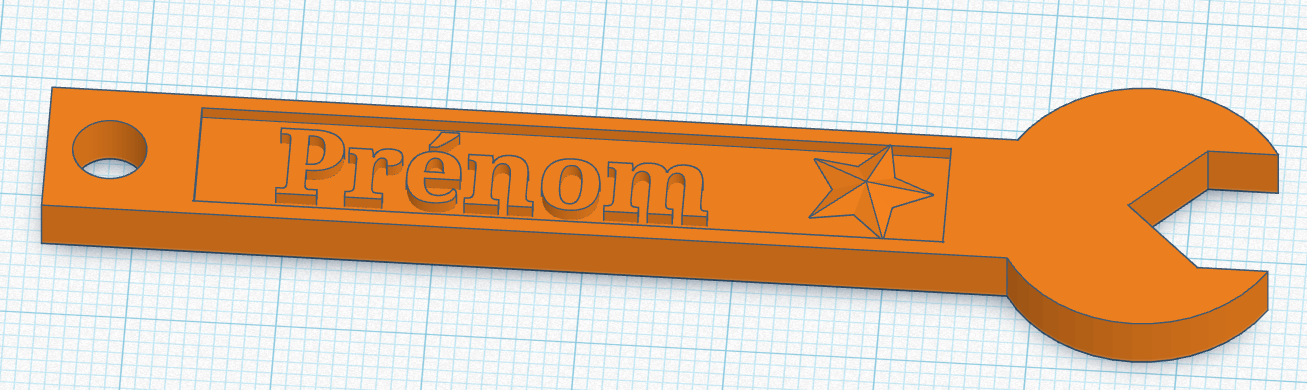

  1. Passons maintenant à un peu de personnalisation. Ajoutez du “texte”, que vous trouverez dans “forme simple” également. Ajustez sa taille, épaisseur 1 mm et surélevez le de 3mm.

  1. Ajoutez autant de formes que vous voulez (exemple: l’étoile), et n’oubliez pas de “grouper” le tout une fois terminé.

  1. Montrez le travail au professeur
  2. Lorsque le professeur a validé vous pouvez exporter l'objet que vous avez créé en format .STL

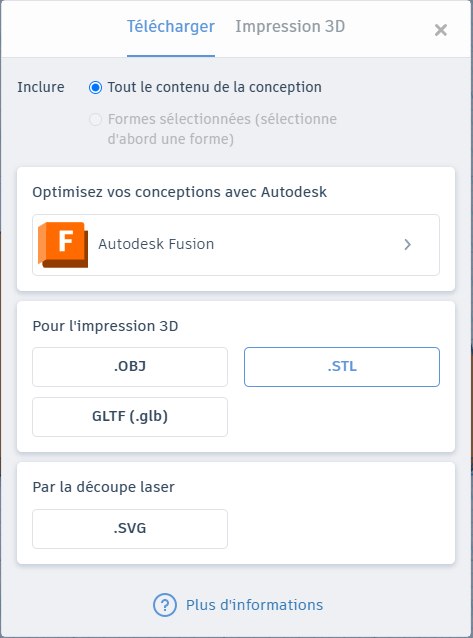

  3. Choisir l'onglet Exporter

  1. Puis .STL

  1. Le fichier créé se trouve dans le dossier téléchargement de votre PC, modifiez le nom de votre fichier en le nommant: "prénom_nom_clé mécanique de 10.stl", exemple "Marie_Martin_clé mécanique de 10.stl"
  2. Copiez votre fichier et le coller dans le répertoire impression 3D dans le réseau commun du collège (Ce PC>commun>classe>Technologie>Impression 3D)
